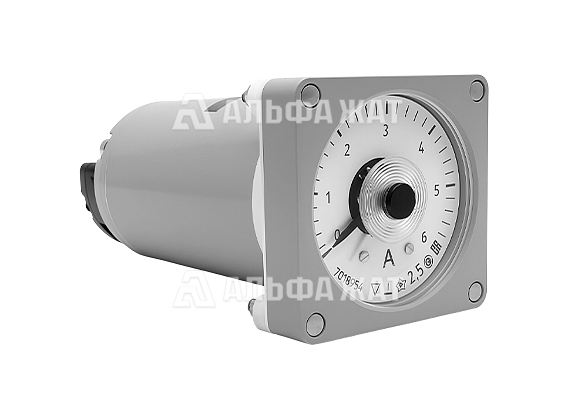

Амперметр вибро- и ударопрочный переменного тока Ц1420-02-1,2,3-1,2,3,4-1,2 (от 0 до 200 мА)

Амперметр вибро- и ударопрочный переменного тока Ц1420-02-1,2,3-1,2,3,4-1,2 (от 0 до 200 мА) предназначен для утопленного монтажа на панелях и щитах. Прибор относится к серии щитовых амперметров электромагнитной системы с выпрямителем и обеспечивает измерение действующего значения переменного тока в диапазоне 0–200 мА при частоте 50, 400 или 1000 Гц.

Конструкция амперметра включает измерительный механизм, корпус, цоколь и лицевую рамку. Корпус разделён на два отсека: в переднем размещён измерительный узел со шкалой и стрелкой, в заднем - электрические элементы и контактные выводы. К задней части крепится цоколь из ударопрочного пластика, а фронт закрыт металлическим наличником со смотровым стеклом. В центре стекла расположен винт корректора для установки стрелки на «0».

Шкала выполнена с приподнятым краем, что исключает эффект параллакса - конец стрелки всегда совпадает с делениями при любом угле обзора. Подвижная система снабжена пружинной амортизацией, благодаря чему прибор устойчив к вибрациям и ударам как в радиальном, так и в осевом направлении. Такое исполнение делает Ц1420 идеальным для эксплуатации в условиях повышенной тряски, ударных нагрузок и вибрации - на транспорте, судовых и промышленных установках.

Электромагнитная совместимость: прибор не создаёт радиопомех и устойчив к воздействию переменных и высокочастотных наводок, обеспечивая стабильные показания даже в электромагнитно нагруженных средах.

Работа и подключение:

• амперметр подключается напрямую к измеряемой цепи или через трансформатор тока (в зависимости от исполнения)
• варианты включения: непосредственное, через ТТ A/5 A, через ТТ A/1 A или комбинированное (A/5 A и 5 A/1 A)
• для обеспечения точности рекомендуется использовать заводские соединительные провода
• установка выполняется на заземлённый металлический щит

Перед включением прибора необходимо убедиться, что стрелка установлена на отметке «0». При необходимости корректировка выполняется винтом-корректором на лицевой панели.

Расшифровка Ц1420-02-1,2,3-1,2,3,4-1,2:

• Ц1420 - серия щитовых амперметров переменного тока вибро- и ударопрочного исполнения
• 02 - диапазон измерений от 0 до 200 мА
• 1,2,3 - частота тока 50, 400 или 1000 Гц
• 1,2,3,4 - способ подключения: непосредственное, через ТТ A/5 A, через ТТ A/1 A или через A/5 A и 5 A/1 A
• 1,2 - покрытие шкалы: белое или светящееся (по запросу)

Компания «Альфа-ЖАТ» предлагает купить амперметр вибро- и ударопрочный переменного тока Ц1420-02-1,2,3-1,2,3,4-1,2 (от 0 до 200 мА) по доступной цене.

Доставка по всей территории РФ и странам СНГ!
