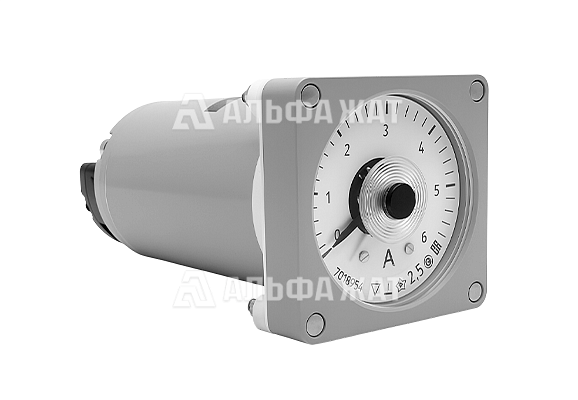

Амперметр вибро- и ударопрочный переменного тока Ц1420-03-1,2,3-1,2,3,4-1,2 (от 0 до 300 мА)

Амперметр вибро- и ударопрочный переменного тока Ц1420-03-1,2,3-1,2,3,4-1,2 (от 0 до 300 мА) предназначен для утопленного монтажа на щитах, панелях и приборных стойках. Относится к серии щитовых амперметров электромагнитной системы с выпрямителем и предназначен для измерения действующего значения переменного тока.

Конструкция амперметра включает измерительный механизм, корпус, цоколь и лицевую рамку. Корпус разделён на два отсека: в переднем размещён измерительный узел со шкалой и стрелкой, в заднем - электрические элементы и контактные выводы. К задней части корпуса крепится цоколь из ударопрочного пластика, а лицевая часть защищена квадратным металлическим наличником со смотровым стеклом. В центре стекла расположен винт корректора для установки стрелки на «0».

Шкала прибора имеет приподнятый край, исключающий эффект параллакса - конец стрелки всегда совпадает с делениями при любом угле обзора. Подвижная система снабжена пружинной амортизацией, что обеспечивает устойчивость к вибрациям и ударам в радиальном и осевом направлениях. Благодаря этому амперметр Ц1420 подходит для эксплуатации в условиях повышенной вибрации, тряски и механических воздействий, например в транспортных, судовых или промышленных установках.

Электромагнитная совместимость: прибор не создаёт радиопомех и устойчив к воздействию переменных и высокочастотных наводок, обеспечивая стабильность показаний даже в электромагнитно нагруженных средах.

Работа и подключение:

• амперметр подключается напрямую к контролируемой цепи либо через трансформатор тока (в зависимости от исполнения)
• варианты включения: непосредственное, через ТТ A/5 A, через ТТ A/1 A, либо комбинированное (A/5 A и 5 A/1 A)
• для обеспечения точности рекомендуется использовать заводские соединительные провода
• прибор устанавливается на заземлённый металлический щит

Перед началом измерений необходимо убедиться, что стрелка установлена на отметке «0». При необходимости положение корректируется винтом-корректором на лицевой панели.

Расшифровка Ц1420-03-1,2,3-1,2,3,4-1,2:

• Ц1420 - серия щитовых амперметров переменного тока вибро- и ударопрочного исполнения
• 03 - диапазон измерений от 0 до 300 мА
• 1,2,3 - значение частоты тока 50, 400 или 1000 Гц
• 1,2,3,4 - способ подключения: непосредственное, через ТТ A/5 A, через ТТ A/1 A, либо через A/5 A и 5 A/1 A
• 1,2 - покрытие шкалы: белое или светящееся (по запросу)
