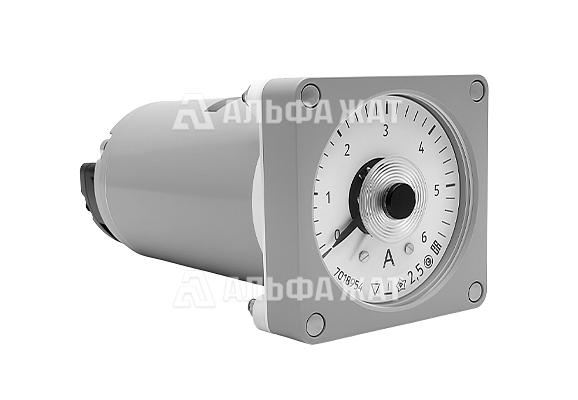

Амперметр вибро- и ударопрочный переменного тока Ц1420-05-1,2,3-1,2,3,4-1,2 (от 0 до 1 А)

Амперметр вибро- и ударопрочный переменного тока Ц1420-05-1,2,3-1,2,3,4-1,2 (от 0 до 1 А) предназначен для утопленного монтажа на щитах и панелях управления. Прибор относится к щитовым амперметрам электромагнитной системы с выпрямителем и предназначен для измерения действующего значения переменного тока.

Конструкция амперметра включает измерительный механизм, прочный пластиковый корпус, цоколь и лицевую рамку. Корпус разделён на два отсека: в переднем находится измерительный узел со стрелкой и шкалой, в заднем - электрические элементы и контактные выводы. Цоколь выполнен из ударопрочной пластмассы, а лицевая часть прибора защищена квадратным металлическим наличником со смотровым стеклом. В центре стекла расположен винт корректора для установки стрелки на «0».

Шкала имеет приподнятый край, что исключает эффект параллакса - стрелка всегда находится в одной плоскости с делениями шкалы, обеспечивая точность визуального считывания. Подвижная система снабжена пружинной амортизацией, благодаря чему прибор устойчив к вибрации и ударам в радиальном и осевом направлениях. Амперметр Ц1420 надёжно работает в условиях тряски, ударных нагрузок и вибрации - в транспортных, судовых и промышленных установках.

Электромагнитная совместимость: прибор не создаёт радиопомех и не подвержен воздействию переменных и высокочастотных наводок, сохраняя стабильность показаний даже в электромагнитно насыщенных средах.

Работа и подключение:

• амперметр подключается напрямую к цепи или через трансформатор тока - в зависимости от исполнения
• возможные схемы включения: непосредственное, через ТТ A/5 A, через ТТ A/1 A или комбинированное (A/5 A и 5 A/1 A)
• для точных измерений рекомендуется применять заводские соединительные провода
• установка производится на заземлённый металлический щит или панель

Перед измерением убедитесь, что стрелка прибора находится на отметке «0». При необходимости скорректируйте её положение винтом-корректором на лицевой панели.

Расшифровка Ц1420-05-1,2,3-1,2,3,4-1,2:

• Ц1420 - серия щитовых амперметров переменного тока вибро- и ударопрочного исполнения
• 05 - диапазон измерений от 0 до 1 А
• 1,2,3 - значение частоты тока 50, 400 или 1000 Гц
• 1,2,3,4 - способ подключения: непосредственное, через ТТ A/5 A, через ТТ A/1 A, либо комбинированное (A/5 A и 5 A/1 A)
• 1,2 - покрытие шкалы: белое или светящееся (по запросу)

Компания «Альфа-ЖАТ» предлагает купить амперметр вибро- и ударопрочный переменного тока Ц1420-05-1,2,3-1,2,3,4-1,2 (от 0 до 1 А) по низкой цене.

Доставка по РФ и странам СНГ!
