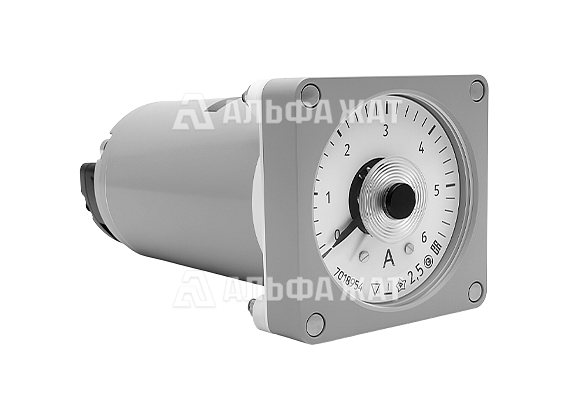

Амперметр вибро- и ударопрочный переменного тока Ц1420-06-1,2,3-1,2,3,4-1,2 (от 0 до 2 А)

Амперметр вибро- и ударопрочный переменного тока Ц1420-06-1,2,3-1,2,3,4-1,2 (от 0 до 2 А) предназначен для установки методом утопленного монтажа на панели и щиты управления. Прибор относится к серии щитовых амперметров электромагнитной системы с выпрямителем и обеспечивает измерение действующего значения переменного тока.

Конструкция амперметра включает измерительный механизм, корпус, цоколь и лицевую рамку. Корпус разделён на два отсека: в переднем находится измерительный узел со шкалой и подвижной системой, в заднем - электрические элементы и контактные выводы. К задней части прибора крепится цоколь из прочной пластмассы, а фронт закрыт квадратным металлическим наличником со смотровым стеклом. В центре стекла расположен винт корректора для установки стрелки на «0».

Шкала выполнена с приподнятым краем, что исключает эффект параллакса и обеспечивает точное считывание показаний независимо от угла обзора. Подвижная система имеет пружинную амортизацию, что делает прибор устойчивым к вибрации и ударам в радиальном и осевом направлениях. Благодаря этому амперметр Ц1420 надёжно работает в условиях сильных механических воздействий - на транспорте, в судовых системах и промышленном оборудовании.

Электромагнитная совместимость: прибор не создаёт радиопомех и не реагирует на высокочастотные наводки, обеспечивая стабильные показания даже при работе в электромагнитно нагруженных средах.

Работа и подключение:

• амперметр может подключаться непосредственно к цепи или через трансформатор тока - в зависимости от исполнения
• варианты включения: непосредственное, через ТТ A/5 A, через ТТ A/1 A или комбинированное (A/5 A и 5 A/1 A)
• для высокой точности рекомендуется использовать заводские соединительные провода
• прибор устанавливается на заземлённый металлический щит или панель

Перед эксплуатацией убедитесь, что стрелка установлена на отметке «0». При необходимости положение можно откорректировать винтом-корректором на лицевой панели.

Расшифровка Ц1420-06-1,2,3-1,2,3,4-1,2:

• Ц1420 - серия щитовых амперметров переменного тока вибро- и ударопрочного исполнения
• 06 - диапазон измерений от 0 до 2 А
• 1,2,3 - значение частоты тока 50, 400 или 1000 Гц
• 1,2,3,4 - способ подключения: непосредственное, через ТТ A/5 A, через ТТ A/1 A, либо комбинированное (A/5 A и 5 A/1 A)
• 1,2 - покрытие шкалы: белое или светящееся (по запросу)

Компания «Альфа-ЖАТ» предлагает купить амперметр вибро- и ударопрочный переменного тока Ц1420-06-1,2,3-1,2,3,4-1,2 (от 0 до 2 А) по лучшей цене.

Доставка по всей России и странам СНГ!
