| Диапазон измерения влажности | от 0 до 100 % |
| Трубопровод |
Ду80 |
| Исполнение датчика | Ду80; Ру4,0 |
| Абсолютная погрешность измерения, 0…0,5 % | 0,03 % |
| Абсолютная погрешность измерения, 0,5…3 % | 0,1 % |
| Абсолютная погрешность измерения, 3…7 % | 0,1 % |
| Абсолютная погрешность измерения, 7…10 % | 0,3 % |
| Абсолютная погрешность измерения, 10…20 % | 0,5 % |
| Абсолютная погрешность измерения, 20…40 % | 1 % |
| Абсолютная погрешность измерения, 40…100 % | 2,5 % |
|
Диапазон рабочих температур эксплуатации электронного блока |
от -20 до +80 °С |
| Диапазон рабочих температур | от -20 до +120 °С |
|
Диапазон измерения диэлектрической проницаемости |
от 1 до 100 |
| Период измерения | 1 сек |
| Рабочее давление | 40 ат |
| Выходной интерфейс |
RS485 Modbus RTU 4–20мА |
| Напряжение питания электронного блока | 18-36 В |
| Потребляемый ток | 200 мА |
| Степень защиты оболочки электронного блока | IP66 |
| Степень защиты оболочки датчика | IP67 |
| Маркировка взрывозащиты электронного блока | 1Exd[ia]IIBT5 |
| Маркировка взрывозащиты датчика | 0ExiaIIBT5 |
|
Длина кабеля связи между датчиком и электронным блоком |
от 2 до 4 м |
|
Максимальная допустимая длина кабеля передачи цифрового сигнала RS485 |
1000 м |
|
Максимальная допустимая длина кабеля передачи аналогового сигнала 4-20мА |
100 м |
| Материал изготовления датчика |
нержавеющая сталь 12Х18Н10Т |
| Габаритные размеры электронного блока (ДхШхВ) | 285х230х120 мм |
| Габаритные размеры датчика (ДхШхВ) | 600х300х300 мм |
| Масса датчика | 6 кг |
| Масса электронного блока | 7 кг |
| Электронный блок ВИГТ415210.100-22.9 | 1 шт |
| Датчик | 1 шт |
| Фланец плоский | 2 шт |
| Диск с программным обеспечением | 1 шт |

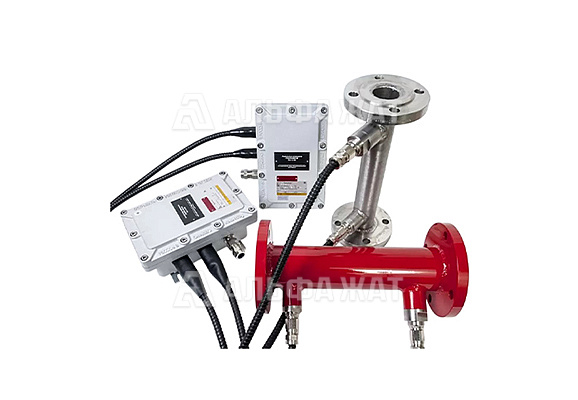

Анализатор влажности поточный для жидких материалов FIZEPR-SW100.22.9 применяется для измерения влажности жидких материалов, таких как: сырая и товарная нефть, газовый конденсат, мазут, спирт, различные эмульсии, масла и т.п. Данные измерители также могут быть применены в теплоэнергетике для контроля состава пароводяных смесей, измерения степени сухости пара. Данная модификация предназначена для анализа жидких материалов в трубопроводе Ду50. Исполнение датчика: датчик в виде секции трубы U-типа ("байпасный") Ду50, Ру4,0; фланцы воротниковые исп.2-50-40 ГОСТ 12821-80; в комплекте ответные фланцы, Ст.20.
Реализованный в анализаторах метод измерения основывается на высокоточном определении диэлектрической проницаемости контролируемой среды. Это позволяет использовать данные влагомеры не только для измерения доли воды, но и для контроля состава химических растворов, содержащих компоненты с разными значениями диэлектрической проницаемости. В частности, подтверждена эффективность применения данных анализаторов для контроля в потоке концентрации гидропероксидов кумола и этилбензола в производствах фенола и стирола.
