Применяется для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, и измерения переменного напряжения до 400 В.
| Переключение диапазонов и определение | автоматическое |
| Диапазон напряжения питания | от 7,5 до 5,2 В |
|
Световая индикация самоконтроля напряжения питания по минимуму |
от 5,6 до 5,2 В |
|
Световая индикация при снижении напряжения |
от 5,2 до 5,0 В |
|
Режим зарядки |
есть |
|
Время готовности мегаомметров при включении питания |
не более 3 с |
|
Время непрерывной работы мегаомметров при измерении сопротивлений при работе |
измерения - 1 минута пауза - 2 минуты не менее 4 часов |
|
Время подключения мегаомметра при его не использовании |
от 2 до 3 минут |
|
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений |
«В» |
|
Мощность потребления |
не более 6 Вт |
|
Диапазоны измерения сопротивления E6-24, E6-24/1 и E6-24/2 |
от 0,01 до 9,99 ГОм от 10,0 до 99,9 МОм от 100 до 999 МОм от 1 до 9,99 ГОм |
|
Диапазоны измерения сопротивления E6-24 и E6-24/2 |
от 10,0 до 99,9 ГОм от 100 до 300 ГОм |
|
Пределы допускаемой основной погрешности при измерении сопротивления E6-24, E6-24/1 и E6-24/2 |
не более ± (3 + 3) % + емр ± (3 + 3) % + емр для E6-24 и E6-24/2 |
|
Пределы допускаемой основной погрешности при измерении сопротивления E6-24 и E6-24/2 |
± (5 + 5) % + емр ± (15 + 10) % + емр |
|
Время установления показаний при емкости объекта |
не более 30 с |
|
Значения испытательного напряжения на разомкнутых гнёздах для E6-24 и E6-24/2 |
500, 1000 и 2500 В |
|
Значения испытательного напряжения на разомкнутых гнёздах для E6-24/1 |
100, 250, 500 и 1000 В |
|
Относительная погрешность установки испытательного напряжения |
не более 0 до + 15 % |
|
Ток в измерительной цепи при коротком замыкании |
не более 2 мА |
|
Диапазон измерения действующего значения напряжения переменного тока частотой 50 Гц |
от 40 до 400 В |
|
Пределы допускаемой основной погрешности при измерении напряжения |
не более ± (5 + 3) % + емр |
|
Погрешность формирования испытательного тока «1 мА» |
± 2,5 % |
| Диапазон измерения напряжения | от 100 до 999 В |
|
Пределы допускаемой основной погрешности при измерении напряжения |
не более ± (3 + 5) % + емр |
|
Пределы допускаемой дополнительной погрешности при измерении сопротивления и напряжения во всем диапазоне рабочих температур от - 30 °С до + 50 °С |
не более 0,4 |
|
Пределы допускаемой дополнительной погрешности при измерении сопротивлений, вызванной изменением относительной влажности воздуха от нормального значения до максимального |
не более 2 |
| Требования к электробезопасности |
соответствует ГОСТ IEC 61010- 1-2014 |
| По электромагнитной совместимости |
соответствует ГОСТ Р 51522 |
|
По нормам критерию качества функционирования В (в части помехоэмиссии, помехоустойчивости на воздействие электромагнитных полей) |
по ГОСТ Р 51319 по ГОСТ Р 51320 по ГОСТ Р 51317.4.3 |
|
По нормам критерия качества функционирования С (на воздействие злектростатических разрядов) |
по ГОСТ Р 51317.4.2 |
| Степень защиты от внешних воздействий | IP42 по ГОСТ 14254 |
| Относительная влажность воздуха | 90 % при температуре 30 ºС |
| Рабочие температуры | от - 30 ºС до + 50 ºС |
| ГОСТ | группа 5 по ГОСТ 22261 |
|
Габаритные размеры (ДхШхВ) |
не более 80х120х250 мм |
|
Вес |
не более 0,8 кг |
|
Срок службы |
не менее 10 лет |
Обозначение: емр - единица младшего разряда.
Погрешность нормируется при использовании кабеля измерительного экранированного РЛПА.685551.001
|
Мегаомметр E6-24 (E6-24/1, E6-24/2) |
1 шт |
|
Блок питания |
1 шт |
|
Кабель измерительный РЛПА.685551.002 красный, длиной 1,5 м |
1 шт |
|
Кабель измерительный РЛПА.685551. 002-03 синий, длиной 1,5 м |
1 шт |
|
Кабель соединительный РЛПА.685641.002 длиной 1,5 м |
1 шт |
|
Кабель измерительный экранированный РЛПА.685551.001 длиной 1,5 м |
по заказу |
| Батарейный отсек РАПМ.436244. 003-01 |
1 шт |
|
Зажим типа «крокодил» E6-24 и E6-24/1 |
1 шт |
|
Зажим типа «крокодил» E6-24/2 |
2 шт |
|
Сумка для переноски мегаомметра |
1 шт |
|
Упаковка транспортная |
1 шт |
|
Руководство по эксплуатации РЛПА.411218.001 РЭ |
1 шт |

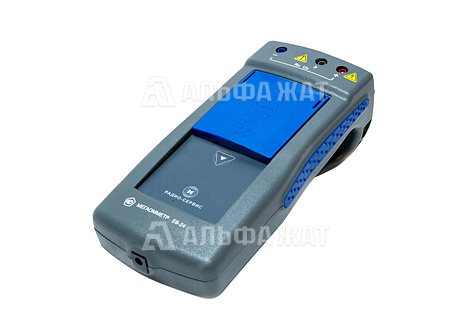

Мегаомметр Е6-24 применяется для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением, и измерения переменного напряжения до 400 В.
Включенный прибор постоянно находится в режиме измерения напряжения. При наличии в измеряемой цепи напряжения прибор отображает его величину. Измерение сопротивления производится простым нажатием кнопки и не требует переключения режимов.
При измерении сопротивления более 1 минуты прибор автоматически рассчитывает коэффициент абсорбции и сохраняет его в памяти. В памяти так же сохраняются результат последнего замера и сопротивление изоляции за 15 и 60 секунд. Все эти параметры можно последовательно вывести на дисплей.
Мегаомметр оснащен системой защиты от подключения к необесточенной сети или внезапной подачи напряжения во время измерений.
Мегаомметры серии Е6-24 обладают высокой устойчивостью к помехам в измеряемой цепи, наведенным токами промышленной частоты.
Питание прибора осуществляется как от аккумуляторной батареи, так и от сети переменного тока через адаптер, служащий для зарядки аккумулятора. Прибор оборудован системой контроля над состоянием аккумулятора. Встроенный стабилизатор обеспечивает защиту аккумулятора от перезарядки. Также прибор автоматически переходит в энергосберегающий режим через 2,5 минуты после окончания измерений.
