Число дискретных положений - 91 шт, потребляемая мощность - 2 Вт.
| Вид индикации |
дискретно-аналоговая круговая, 3-цветные LED |
| Число дискретных положений | 91 шт |
| Поддерживаемые шкалы |
линейная или квадратичная (задается ПО) |
|
Диапазоны показаний (настраиваемые) |
от 0 до 75 мВ, от 0 до 200 мВ, от 0 до 1 В, от 0 до 10 В, от 2 до 10 В, от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА |
| Уставки |
до 4 уставок, до 5 зон сигнализации (цветовые сегменты шкалы) |
| Интерфейс |
RS-485 (до 64 приборов, 4800/9600/19200/38400 бод, ASCII) |
| Питание | 24 В постоянный ток, пульсации 5 % |
| Потребляемая мощность | 2 Вт |
|
Электромагнитная совместимость |
B по ГОСТ 30805.22, устойчивость - IV, критерий А по ГОСТ 32137 |
| Электрозащита | III по ГОСТ 12.2.007.0 |
| Степень защиты | IP20 по ГОСТ 14254 |
| Вибростойкость | M38 по ГОСТ 17516.1 |
| Сейсмостойкость | 7-8 баллов |
| Климатическое исполнение |
ТВ4.1 (атм. III) или УХЛ4.1 (атм. II) по ГОСТ 15150 |
| Рабочие температуры | от −10 до +50 °С (до +55°С) |
| Относительная влажность воздуха |
до 80 % при 25 °С (до 98 % при 35 °С) |
| Габаритные размеры по рамке (ДхШхВ) | 50х25х5 мм |
|
Габаритные размеры посадочные (панельный тип) (ДхШхВ) |
45х20,8 мм (вырез щита) |
|
Габаритные размеры посадочные (мозаичный тип) (ДхШхВ) |
48х24 мм (ячейка 95х95 мм) |
|
Габаритные размеры по корпусу (ДхШхВ) |
49х24х88 мм (со скобами) |
| Масса | 0,2 кг |
| Приемка (исполнение) |
«ОИАЭ» (атомное), «ОП» (общепромышленное) |
| Наработка на отказ | 150000 ч |
| Срок службы | 15 лет |
| Цифровой индикатор ЦИ1761.3-АД | 1 шт |
| Соединитель X1 (питание) для подключения | 1 шт |
| Соединитель X2 (RS-485) для подключения | 1 шт |
| Крепежные элементы | 1 комплект |
|
Руководство по эксплуатации и программа настройки (ссылка/носитель) |
1 шт |
| Упаковка | 1 шт |

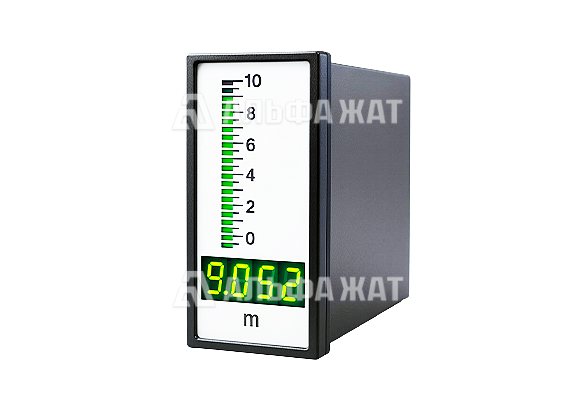

Цифровой индикатор ЦИ1761.3-АД применяется для полномасштабных тренажёров энергоблоков АЭС и учебных стендов. Вертикальная дискретно-аналоговая шкала из трёхцветных светодиодов (красный/жёлтый/зелёный) мгновенно показывает зону параметра, а через RS-485 оператор задаёт диапазоны, тип шкалы (линейная/квадратичная), уставки и яркость.
Модель повторяет установочные и визуальные форм-факторы прибора серии Ф1761.3-АД, что упрощает замену в действующих щитах. Небольшая глубина и масса позволяют ставить прибор плотными «гребёнками» без перегрева (рекомендуемый зазор 4 мм).
