Число дискретных положений - 31 шт, потребляемая мощность - 3 Вт.
| Вид индикации |
дискретно-аналоговая круговая, 3-цветные LED |
| Число дискретных положений | 31 шт |
| Поддерживаемые шкалы |
линейная или квадратичная (задается ПО) |
|
Диапазоны показаний (настраиваемые) |
от 0 до 75 мВ, от 0 до 200 мВ, от 0 до 1 В, от 0 до 10 В, от 2 до 10 В, от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА |
| Уставки |
до 4 уставок, до 5 зон сигнализации (цветовые сегменты шкалы) |
| Интерфейс |
RS-485 (на X2), до 64 приборов, до 1,2 км, скорость от 4800 до 38400 бод |
| Питание | 24 В постоянный ток, пульсации 5 % |
| Потребляемая мощность | 3 Вт |
|
Электромагнитная совместимость |
B по ГОСТ 30805.22, устойчивость - IV, критерий А по ГОСТ 32137 |
| Электрозащита | III по ГОСТ 12.2.007.0 |
| Степень защиты | IP20 по ГОСТ 14254 |
| Вибростойкость | M38 по ГОСТ 17516.1 |
| Сейсмостойкость | 7-8 баллов |
| Климатическое исполнение |
ТВ4.1 (атм. III) или УХЛ4.1 (атм. II) по ГОСТ 15150 |
| Рабочие температуры | от −10 до +50 °С (до +55°С) |
| Относительная влажность воздуха |
до 80 % при 25 °С (до 98 % при 35 °С) |
| Габаритные размеры по рамке (ДхШхВ) | 100х25х5 мм |
|
Габаритные размеры посадочные (панельный тип) (ДхШхВ) |
95х20,8мм (вырез щита) |
|
Габаритные размеры посадочные (мозаичный тип) (ДхШхВ) |
96х24 мм (ячейка 95х95 мм) |
|
Габаритные размеры по корпусу (ДхШхВ) |
99х24х122 мм (со скобами) |
| Масса | 0,3 кг |
| Приемка (исполнение) |
«ОИАЭ» (атомное), «ОП» (общепромышленное) |
| Наработка на отказ | 150000 ч |
| Срок службы | 15 лет |
| Цифровой индикатор ЦИ1761.5-АД | 1 шт |
| Соединитель X1 (питание) для подключения | 1 шт |
| Соединитель X2 (RS-485) для подключения | 1 шт |
| Крепежные элементы | 1 комплект |
|
Руководство по эксплуатации и программа настройки (ссылка/носитель) |
1 шт |
| Упаковка | 1 шт |

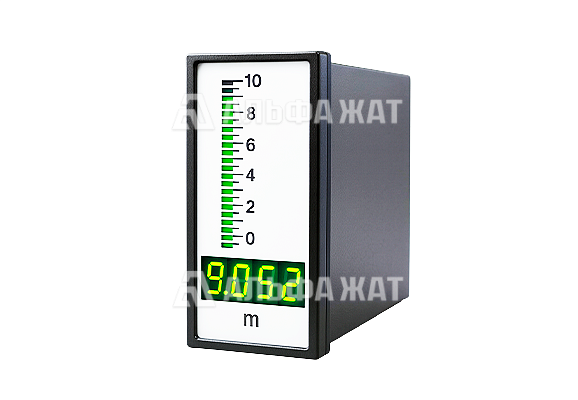

Цифровой индикатор ЦИ1761.5-АД - компактный дискретно-аналоговый индикатор с линейной шкалой, выполненный в корпусе щитового типа. Прибор оборудован 31 трёхцветным светодиодом, формирующим столбиковую индикацию, что обеспечивает наглядное отображение текущего уровня сигнала и контроль переходов между уставками. Благодаря встроенному интерфейсу RS-485 и поддержке настройки через ПК прибор легко интегрируется в системы автоматизированного контроля и тренажёры, где требуется визуализация параметров напряжения и тока.
Поддержка программного задания диапазонов и зон сигнализации позволяет адаптировать устройство под конкретные задачи эксплуатации.
Компания «Альфа-ЖАТ» предлагает приобрести цифровой индикатор ЦИ1761.5-АД по доступной цене.
Доставка по РФ и в страны СНГ!
