Dreistellige Kreuzungsampel SP3-1 NKMR.676658.031 TU (GOST R 52282-2004) mit LED-Systemen für eingleisige Abschnitte

Zeichnungsnr. | 676658.032-02

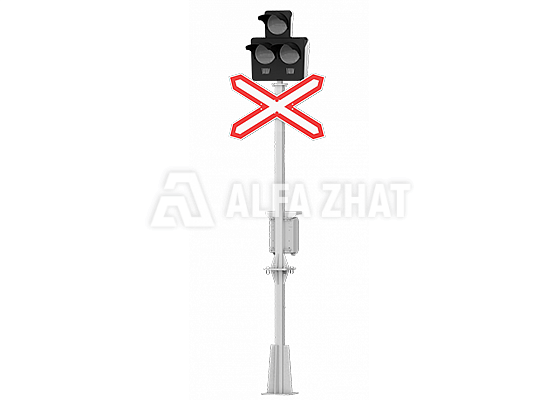

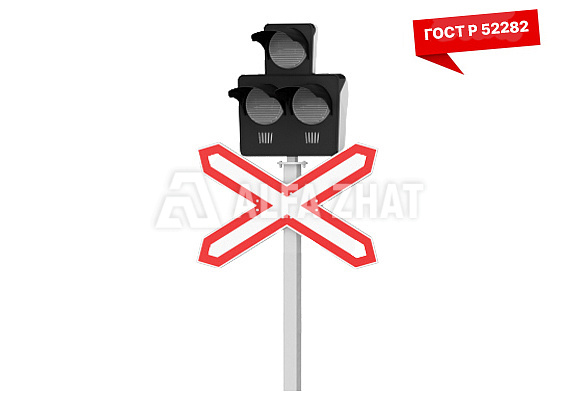

Dreistellige Kreuzungsampel SP3-1 NKMR.676658.031 TU (GOST R 52282-2004) mit LED-Systemen für eingleisige Abschnitte

Neue dreistellige eingleisige Kreuzungsampel SP3-1, hergestellt aus SMC- und Polymerwerkstoffen. Ausgestattet mit zwei akustischen Meldern. Artikel-Zeichnung NKMR.676658.032-02. Fundament eingeschl.

Mach eine Bestellung

Kartenprodukt

Eigenschaften

Leistung des LED-Systems	max. 1,6 А
Leistung des akustischen Melders	max. 9 W
Stromversorgung des LED-Systems	11,5 V
Stromversorgung des akustischen Melders	10-28 V
Die durchschnittliche CCC-MTBF,	min. 50.000 h
CCC-Axiallichtstärke	von 200 bis 2000 cd
Schalldruck vom AM entlang der Achse	von 90 bis 95 dBA
Schalldruck vom AM unter einem Winkel von ±45˚	von 85 bis 90 dBA
Schutzgrad nach GOST 14254-2012	IP54
Betriebstemperatur	von -60°С bis +55°С
relative Luftfeuchtigkeit	93±3%
Gewicht (netto, brutto)	max. 80 kg, 102 kg
Abmessungen des Ampelkopfes (L x B x H)	89х79х66 cm
Mastabmessungen (L x B x H)	192х26х26 cm
Abmessungen des Fundaments (L x B x H)	130х31х31 cm
Code nach dem Kodierer von logistischen Ressourcen	3185642499
Zeichnungsnummer	676658.032-02

Lieferumfang

Kunststoffgehäuse mit 3 Schutzdächern	1 St.
LED System, rot (CCC)	2 St.
LED System, mondlich-weiß (CCC)	1 St.
Akustischer Melder (AM)	2 St.
Schlüssel 16908-04-00	1 St.
verzinkte Ampelmast	1 St.
Headset zur Befestigung eines Buchstabenschildes	1 St.
Kunststoff-Trafokasten	1 St.
Fundament verzinkt NKMR.301318.038	1 St.
Einspuriges Eisenbahnzeichen 1.3.1 (Verkehrsregel)	1 St.
Betriebsanleitung NKMR.676658.031-02 RE	1 St.
Etikett NKMR.676658.031-03 ET	1 St.
Einbauzeichnung NKMR.676658.031 MCh	1 St.

BESCHREIBUNG

Die Kreuzungsampel SP3-1 (dreistellig) NCMR.676658.031 TU in einem Kunststoffgehäuse ist für eingleisige Bahnstrecken bestimmt.
Funktion: Warnung der Fußgänger und Fahrzeuge durch Licht- und Tonsignale, wenn sich ein Zug einem bewachten (geführten) oder unbewachten (ungeregelten) Bahnübergang nähert.
Die Kreuzungssignalampel SP3-1 erfüllt die Anforderungen von Abschnitt 8.1 des Standards STO RZhD 08.021-2015 „Eisenbahnautomatisierung und Telemechanikgeräte. Verfahren für Entwicklung, Erprobung und Produktionseinführung".
Die Lebensdauer der Ampel: 20 Jahre.

Vorteile der neuen Kreuzungsampel SP3-1:

Die Ampel entsprichet den Anforderungen von GOST R 52282-2004 «Technische Mittel zur Organisation des Straßenverkehrs». Verkehrsampeln Typen und Hauptparameter. Allgemeine technische Anforderungen. Prüfverfahren».
Optische LED-Systeme ermöglichen die Bildung von spezifizierten Parametern der Lichtverteilung (in Übereinstimmung mit GOST R 52282-2004) mit einem gleichmäßigen Lichtfeld innerhalb der Signalöffnung und Anti-Phantom-Effekt. Dank der Verwendung weniger moderner LED-Lichtquellen ist der Stromverbrauch minimal.
Verfügbarkeit von redundanten Schallquellen (akustische Detektoren) mit Schalldruckkontrolle.
Verfügbarkeit eines Ampelüberwachungssystems, das mit bestehenden automatischen Bahnübergangssystemen (ALS) vollständig kompatibel ist.
Die Konstruktion des Gehäuses des Ampelkopfes und des Transformatorgehäuses besteht aus SMC-Polymerverbundwerkstoffen.
Der Mast, das Fundament und die Hauptelemente der Ampel sind mit Gor C100 beschichtet, das während seiner gesamten Lebensdauer keinen Anstrich benötigt. Straßen- und Buchstabenschilder - mit retroreflektierender Beschichtung.
Der Kopf der Ampel ist in 2 Ebenen verstellbar (Verstelleinheit).
Das Metallfundament ist ein Bestandteil der Ampel, mit der Sie schnell Bau- und Installationsarbeiten bei der Inbetriebnahme, Überholung oder Modernisierung von Bahnübergängen durchführen können.
Der Einsatz eines Trafokastens am Ampelmast ermöglicht den Ausschluss von Kopplungen und erhöht die Betriebssicherheit bei Hochwasser.
Die neue Kreuzungsampel SP3-1 mit dem maximalen Einsatz von Polymerwerkstoffen ist ein wartungsarmes Außengerät zur Licht- und Schallsignalisierung von Kreuzungen, das eine Wartung nach dem Ist-Zustand und nicht nach Vorschrift ermöglicht.

Die Firma Alfa-Zhat bietet garantiert den niedrigsten Preis für die Ampel SP3-1 für Bahnübergänge an.
