«Stromschleife» Interfacekonverter zum Interface RS-485

Zeichnungsnr. |neine

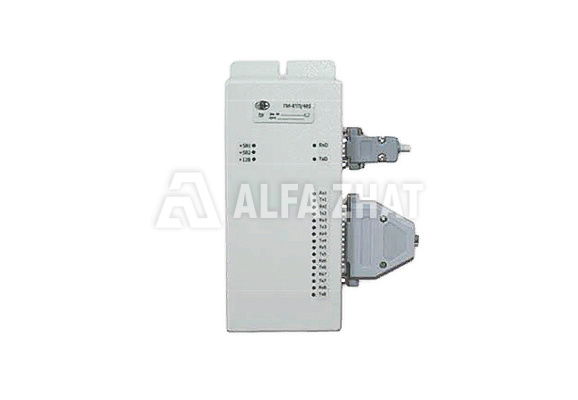

«Stromschleife» Interfacekonverter zum Interface RS-485

“Stromschleife” Interfacekonverter zum Interface RS-485 wird in den Systemen der Dispatcherkontrolle verwendet. Betriebstemperaturbereich von -40°С bis +60°С, Außenabmessungen sind nicht mehr als 210×85×58 mm.

Eigenschaften

  • Speisung 10% 15%220 + − V, 50 Hz

  • Strombedarf 25 mA

  • Buchsen “Stromschleife” – 8

  • Buchsen RS–485 — 1

  • Datendurchsatz - 9600 bit/s

  • Betriebstemperaturbereich von -40°С bis +60°С

  • Gesamtmasse – 2 kg

  • Außenabmessungen sind 210×85×58 mm

BESCHREIBUNG

PI-8TP/485 nimmt die Informationen von 8 Geräten SZIZ-D, SZIZ-D-L auf und überträgt die Daten durch den Interface RS–485.

Anwendungsbereich: Systeme der Dispatcherkontrolle.

Kennzeichnende Eigenschaften der Apparatur:

  • Das Gerät gewährleistet zweiseitig gerichtete Verbindung zwischen Signaleinrichtungen SZIZ-D und HOST-Controller durch den Interface RS–485

  • übermittelt folgende Daten:

  • Spannungshöhe der elektrischen Speisequelle

  • Gleichstrom- oder Wechselstromquelle

  • Zweigwiderstandsebene

  • Alarmwertsgröße des Isolierwiderstandes

  • Anwesenheit der Spannungsstabilität

  • Spannungsüberhöhung

  • an die “Stromschleife” angeschlossen Linien werden anhand PI-8TP/485 gespeist

Komplettierungsverzeichnis:

  • PI-8TP/485 (auftragsgemäß)

  • Netzklinke (1 St. pro Gerät)

  • Kabelanschlußdose DB-37F (Gehäuse DР-37С) (1 St. pro Gerät)

  • Kabelanschlußdose DB-9F (Gehäuse DР-9С) (1 St. pro Gerät)

  • Bedienungsanweisung (1 St. pro Gerät)

  • Markierungslabel (1 St. pro Gerät)

Wir liefern die Apparatur russlandweit und nach den GUS-Staaten!
