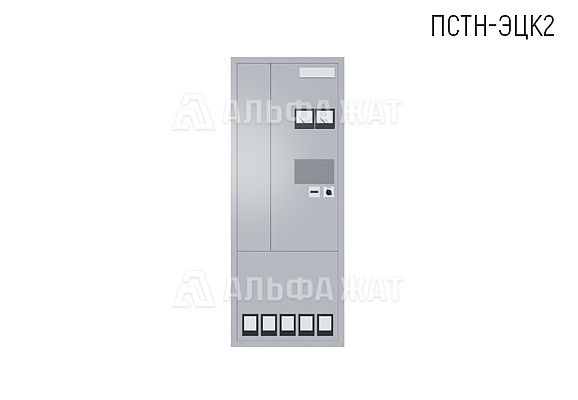

Панель стрелочная ПСТН-ЭЦК2
№ чертежа | 36761-401-00-01

Панель стрелочная ПСТН-ЭЦК2

Применяется для питания рабочих цепей стрелочных электродвигателей трехфазного переменного тока и входят в состав устройств электропитания электрической централизации крупных станций до 200 стрелок.

Оставить заявку
Характеристики

Габаритные размеры (ДхШхВ)

910х562х2300 мм

Масса 450 кг
№ чертежа
36761-401-00-01

Комплект поставки

Панель стрелочная ПСТН-ЭЦК2

1 шт

Комплект монтажных частей

1 шт

Комплект запасных частей и принадлежностей

1 шт

Эксплуатационная документация

1 шт

Паспорт

1 шт

ОПИСАНИЕ

Панель стрелочная ПСТН-ЭЦК2 применяется для питания рабочих цепей стрелочных электродвигателей трехфазного переменного тока и входят в состав устройств электропитания электрической централизации крупных станций (до 200 стрелок).

Конструктивно панель ПСТН-ЭЦК 2 выполнена в виде металлического шкафа с двухсторонним обслуживанием. Ввод внешнего монтажа в основном осуществляется сверху.

Панель ПСТН-ЭЦК 2 выполнена без резерва перевода стрелок от аккумуляторной батареи, мощность электрообогрева стрелочных приводов 4,5 кВ•А)

Питание панелей осуществляется:

  • от сети трехфазного переменного тока номинального напряжения 380/220 В с допустимыми изменениями фазного напряжения от 198 до 242 В и частоты от 49 до 51 Гц
  • от аккумуляторной батареи с номинальным напряжением 24 В и с допустимыми изменениями в пределах от 21,6 до 31 В

Мощность для питания двух групп рабочих цепей стрелок от сети переменного тока - 2x4,5 кВ•А. Напряжения питания рабочих цепей стрелок и обогрева стрелочных электроприводов на холостом ходу при номинальном напряжении сети находятся в пределах от 225 до 232 В (238 до 246 при питании повышенным напряжением).

Панель ПСП-ЭЦК2 обеспечивает:

  • автоматическое взаимное резервирование выпрямителей для питания рабочих цепей стрелок и контроль их работы
  • контроль сообщения с землей цепей питания рабочих цепей стрелок
  • измерение напряжения постоянного тока в цепях питания рабочих цепей стрелок
  • измерение тока, потребляемого панелью от сети переменного тока
  • выключение двигателя, работающего на фрикцию через 10-20 с после нажатия кнопки на пульте управления
  • подключение амперметра пульта управления для контроля рабочего тока двигателей постоянного тока
  • контроль перегорания предохранителей

Форма заказа:

  • Панель стрелочная ПСТН-ЭЦК2 УХЛ 4.2 ТУ РБ 200215500.039-2004

Компания «Альфа-ЖАТ» предоставляет выгодные цены на панели стрелочные ПСТ-ЭЦК2.

Доставка по всей России и в страны СНГ!
