Панель стрелочная ПСТН1-ЭЦК1

Панель стрелочная ПСТН1-ЭЦК1 входит в состав устройств электропитания для постов электрической централизации (ЭЦ) крупных станций (до 200 стрелок) с центральной системой питания и резервной аккумуляторной батареей номинальным напряжением 24 В, при применении стрелочных электродвигателей трехфазного переменного тока, фазочувствительных рельсовых цепей переменного тока частотой 25 Гц или тональных рельсовых цепей с кодированием АЛСН частотой 25 и 50 Гц, со светодиодными табло ДСП, пультами ограждения составов и маневровыми колонками.

Панель ПСТН1-ЭЦК1 предназначена для питания рабочих цепей стрелочных электродвигателей трехфазного переменного тока, а также для выполнения других функций.

Панель ПСТН1-ЭЦК1 выполнена без электрообогрева стрелочных электроприводов.

Электропитание панели ПСТН1-ЭЦК1 осуществляется:

• от сети трехфазного переменного тока частотой 50 Гц номинальным напряжением 380/220 В с допускаемыми отклонениями фазного напряжения в пределах от 198 до 242 В
• от источника постоянного тока номинальным напряжением 24 В с допускаемыми отклонениями в пределах от 21,6 до 28,6 В

Мощность для электропитания двух групп рабочих цепей стрелок от сети переменного тока - 2x4,5 кВ•А.

Напряжения питания рабочих цепей стрелок и цепей электрообогрева стрелочных электроприводов на холостом ходу при номинальном напряжении сети равны:

• рабочие цепи - от 225 до 232 В (238 до 246 при питании повышенным напряжением)
• электрообогрев – от 225/ 130 до 232/134 В.

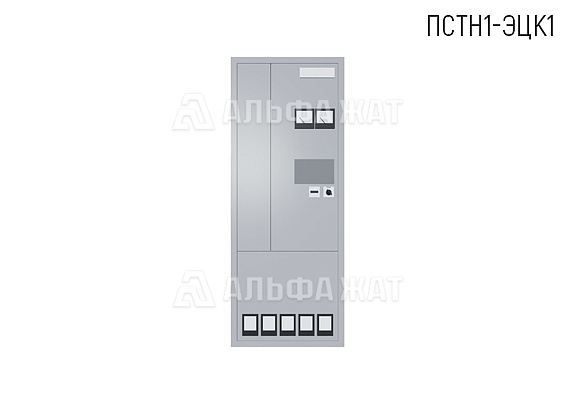

Конструктивно панели выполнены в виде металлического шкафа с двухсторонним обслуживанием. Ввод внешнего монтажа в основном осуществляется сверху.

Форма заказа:

• Панель стрелочная ПСТН1-ЭЦК1 УХЛ 4.2 ТУ BY 200215500.108-2009
