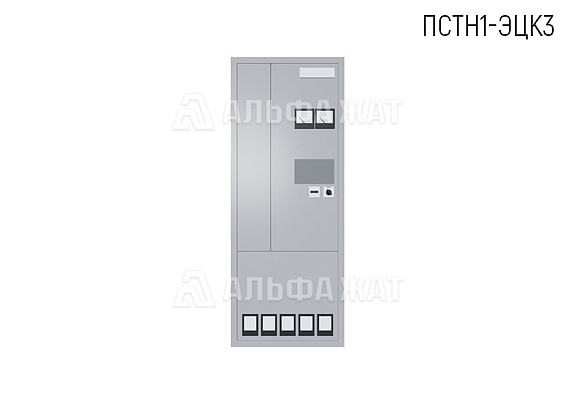

Панель стрелочная ПСТН1-ЭЦК3
№ чертежа | 36763-401-00

Панель стрелочная ПСТН1-ЭЦК3

Применяется для питания рабочих цепей стрелочных электродвигателей трехфазного переменного тока, а также для выполнения других функций.

Оставить заявку
Характеристики
Габаритные размеры (ДхШхВ) 910х562х2300 мм
Масса не более 500 кг

Комплект поставки

Панель ПСТН1-ЭЦК2

1 шт

Комплект монтажных частей

1 шт

Эксплуатационная документация

1 шт

Этикетка

1 шт

ОПИСАНИЕ

Панель стрелочная ПСТН1-ЭЦКЗ входит в состав устройств электропитания для постов электрической централизации (ЭЦ) крупных станций (до 200 стрелок) с центральной системой питания и резервной аккумуляторной батареей номинальным напряжением 24 В, при применении стрелочных электродвигателей трехфазного переменного тока, фазочувствительных рельсовых цепей переменного тока частотой 25 Гц или тональных рельсовых цепей с кодированием АЛСН частотой 25 и 50 Гц, со светодиодными табло ДСП, пультами ограждения составов и маневровыми колонками.

Панель ПСТН1-ЭЦК3 предназначена для питания рабочих цепей стрелочных электродвигателей трехфазного переменного тока, а также для выполнения других функций.

Панель ПСТН1-ЭЦК3 выполнена с электрообогревом стрелочных электроприводов мощностью 4,5 кВ•А.

Электропитание панелей ПСТН1-ЭЦК3 осуществляется:

  • от сети трехфазного переменного тока часто¬той 50 Гц номинальным напряжением 380/220 В с допускаемыми отклонениями фазного напряжения в пределах от 198 до 242 В
  • от источника постоянного тока номинальным напряжением 24 В с допускаемыми отклонениями в пределах от 21,6 до 28,6 В

Мощность для электропитания двух групп рабочих цепей стрелок от сети переменного тока - 2x4,5 кВ•А.

Напряжения питания рабочих цепей стрелок и цепей электрообогрева стрелочных электроприводов на холостом ходу при номинальном напряжении сети равны:

  • рабочие цепи - от 225 до 232 В (238 до 246 при питании повышенным напряжением)
  • электрообогрев – от 225/ 130 до 232/134 В.

Конструктивно панель выполнена в виде металлического шкафа с двухсторонним обслуживанием. Ввод внешнего монтажа в основном осуществляется сверху.

Форма заказа:

  • Панель стрелочная ПСТН1-ЭЦК3 УХЛ 4.2 ТУ BY 200215500.108-2009

Компания «Альфа-ЖАТ» предоставляет выгодные цены на панель стрелочную ПСТН1-ЭЦК3.

Доставка по всей России и в страны СНГ!
