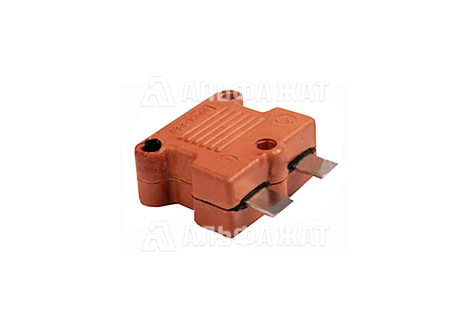

Выравниватель оксидноцинковый штепсельный ВОЦШ-220-1
№ чертежа | 416-01-00

Выравниватель оксидноцинковый штепсельный ВОЦШ-220-1

Применяется для защиты устройств железнодорожной автоматики и телемеханики от импульсных перенапряжений, возникающих в результате грозовых разрядов, коротких замыканий и коммутационных процессов в контактной сети и электрических сетях высокого и среднего напряжения.

Оставить заявку
Характеристики
Особенности исполнения
выравниватель без клеммы
и перемычки

Номинальное напряжение переменного тока
(максимальное значение)

220 В

Номинальное напряжение постоянного тока
(максимальное значение)

220 В

Ток утечки
(при напряжении ≈ 10 В в цепи переменного тока)

(при напряжении ≈ 220 В в цепи постоянного тока)

0,2 мА

Коэффициент нелинейности

не менее 30

Допустимая амплитуда одиночных импульсов
тока при длительности импульса 8х20 мкс

2000 А

Остающееся напряжение при
допустимой амплитуде одиночных импульсов

не более 1000 В

Допустимая мощность рассеивания

1,5 Вт

Электрическая прочность изоляции
между корпусом и выводами

не менее 2000 В

Электрическое сопротивление изоляции
между корпусом и выводами в НУ

не менее 50 Мом

Габаритные размеры (ДхШхВ)
58х52х25 мм
Масса
не более 0,062 кг
№ чертежа
416-01-00

Комплект поставки

Выравниватель ВОЦШ-220-1
(тип и исполнение согласно заявке)

1 шт

Паспорт (один экземпляр на 30 изделий)

1 шт

Этикетка (1 экземпляр на 30 изделий)

1 шт

ОПИСАНИЕ

Выравниватель оксидноцинковый штепсельный ВОЦШ-220-1 применяется для замены выравнивателя ВОЦШ-220-1 соответственно. Устанавливается в кабельных, путевых и трансформаторных ящиках, релейных шкафах и стативах на клемму с перемычкой. Соединение штепсельное.

Форма заказа:

  • Выравниватель оксидноцинковый штепсельный ВОЦШ-220-1 УХЛ2, ТУ BY 200215500.019-2007

Компания «Альфа-ЖАТ» предоставляет выгодную цену на выравниватель оксидноцинковый штепсельный ВОЦШ-220-1.

Доставка по всей России и в страны СНГ!
