Предназначен для перекрытия и механической защиты виброразрыва между подвижными и неподвижными частями виброизолированной конструкции.
| Толщина упругого элемента | 12,5 мм |
| Динамическая жёсткость при 10 Гц | 1120 Н/мм |
| Динамическая жёсткость при 30 Гц | 1500 Н/мм |
| Динамическая жёсткость | 60 Н/мм |
| Нагрузка | 900 Н/м |
| Осадка | 1,1 мм |
| Защитные элементы виброшва ЗЭВ тип 2 | 1 шт |

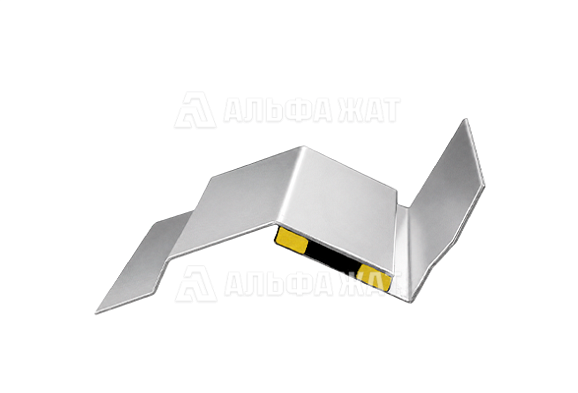

Защитные элементы виброшва ЗЭВ тип 2 предназначен для механической защиты виброразрыва деформационного шва в системах виброизоляции зданий, сооружений и линейных объектов. Изделие перекрывает зазор между подвижной виброизолированной конструкцией и неподвижными элементами объекта, не препятствуя расчётным перемещениям системы.
ЗЭВ применяется в виброзащитных конструкциях верхнего строения пути, выполненных по системе «масса - пружина», в том числе в тоннельных сооружениях. Элемент предотвращает попадание посторонних предметов в виброразрыв, исключает блокирование свободного хода путевой плиты и способствует сохранению расчётной эффективности виброизоляции в течение срока эксплуатации.
Дополнительно изделие закрывает торцевую часть вибродемпфирующей конструкции от искр, непотушенных сигарет, капель расплавленного металла и других горящих предметов.
Конструкция
ЗЭВ состоит из двух профилированных деталей и расположенного между ними упругого элемента. Одна деталь закрепляется анкерами на защищаемой подвижной конструкции системы виброизоляции, например на путевой плите. Вторая деталь фиксируется на неподвижной части сооружения или тоннельной обделке.
Взаимное расположение деталей обеспечивает перекрытие виброразрыва при вертикальных и горизонтальных перемещениях подвижной конструкции. Упругий элемент воспринимает деформации, возникающие при прохождении подвижного состава, и формирует требуемые характеристики жёсткости защитного узла.
Технологические особенности
Толщина упругого элемента определяется расчётом с учётом требуемого свободного хода путевой плиты, установленной на вибродемпфирующих конструкциях.
Параметры жёсткости элемента учитываются при расчёте основной системы виброизоляции.
Анкерное крепление отдельных частей позволяет установить ЗЭВ между конструкциями с различным характером перемещения. При монтаже должны быть сохранены проектный виброразрыв и возможность свободного перемещения изолированной конструкции под динамической нагрузкой.
Компания «Альфа-ЖАТ» предлагает купить защитные элементы виброшва ЗЭВ тип 2 по выгодной цене.
Доставка по всей территории Российской Федерации и в страны СНГ.
