Предназначен для защиты зданий и сооружений от горизонтальных сейсмических нагрузок.
| Демпфирующий элемент | свинцовый сердечник |
| Чистота свинца сердечника | от 99,9 % |
| Исполнения по форме | круглое, прямоугольное |
| Исполнение по модулю сдвига | G4 |
| Модуль сдвига | 0,39 Н/мм2 |
| Несущая способность | 2965 кН |
| Диаметр по резине | 700 мм |
| Диаметр свинцового сердечника | 140 мм |
| Общая толщина резины | 198 мм |
| Первый коэффициент формы | 38,9 |
| Второй коэффициент формы | 3,5 |
| Диаметр присоединительной пластины | 1100 мм |
| Толщина присоединительной пластины | 31 мм |
| Общая высота | 411,7 мм |
| Вертикальная жёсткость | 2491х103 кН/м |
| Максимальное давление | 8 Н/мм2 |
| Начальная жёсткость | 9,97х103 кН/м |
| Вторичная жёсткость | 0,77х103 кН/м |
| Эквивалентная жёсткость | 1,39х103 кН/м |
|
Теоретическое номинальное горизонтальное смещение |
100 % |
|

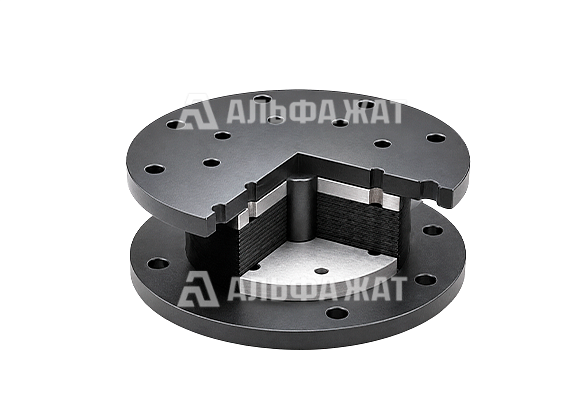

Резинометаллический сейсмоизолятор со свинцовым сердечником LRB (G4) 700-140 |
1 шт |
Сейсмоизолятор LRB (G4) 700-140 - резинометаллический сейсмоизолятор со свинцовым сердечником, предназначенный для снижения динамических нагрузок, передаваемых от основания на несущие конструкции зданий и сооружений при землетрясении. Изделие воспринимает вертикальные нагрузки, допускает расчётные горизонтальные перемещения и обеспечивает рассеивание энергии сейсмических колебаний.
Области применения:
Сейсмоизолятор имеет высокую жёсткость в вертикальном направлении и пониженную жёсткость при горизонтальном сдвиге. Такое соотношение характеристик обеспечивает устойчивое восприятие массы сооружения и уменьшает передачу горизонтальных ускорений на изолированную конструкцию.
При сейсмическом воздействии резиновые слои деформируются в горизонтальном направлении, а свинцовый сердечник переходит в пластическое состояние. Циклическая деформация сердечника сопровождается диссипацией энергии и формированием устойчивой петли гистерезиса. После снятия нагрузки упругие слои обеспечивают возврат опорной части к исходному положению.
Применение LRB увеличивает период собственных колебаний сооружения и снижает их частоту. В результате уменьшаются ускорения и усилия, возникающие в каркасе, перекрытиях и других несущих элементах при землетрясении.
Конструкция
Сейсмоизолятор LRB состоит из чередующихся слоёв натурального каучука и внутренних стальных пластин, соединённых в единый многослойный элемент. В центральной части установлен один или несколько свинцовых сердечников. Чистота применяемого свинца составляет не менее 99,9%.
В состав изделия входят:
Стальные пластины ограничивают поперечное расширение резины при сжатии и обеспечивают требуемую вертикальную жёсткость. Эластомерные слои формируют горизонтальную податливость и восстанавливающее усилие. Свинцовый сердечник повышает начальную жёсткость опоры и обеспечивает дополнительное демпфирование.

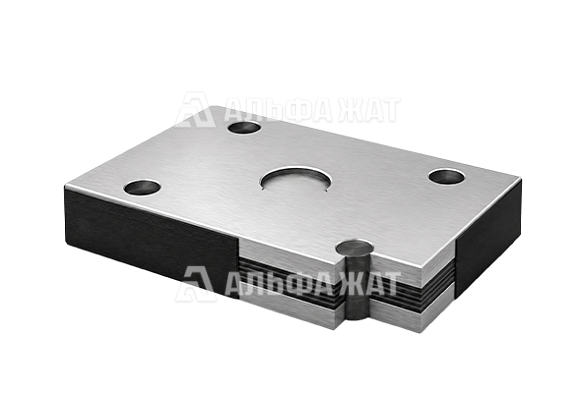

LRB изготавливается в круглом или прямоугольном исполнении. Форма, размеры, количество сердечников и характеристики резиновой смеси выбираются по результатам расчёта сейсмоизоляционной системы.
Технологические особенности
Демпфирующие характеристики регулируются изменением диаметра и количества свинцовых сердечников. Это позволяет подобрать начальную, вторичную и эквивалентную горизонтальную жёсткость в соответствии с расчётными параметрами сооружения.
Свинец поглощает энергию за счёт пластической деформации. При циклическом нагружении материал рекристаллизуется, благодаря чему сердечник сохраняет способность к повторному восприятию сдвиговых воздействий. Упругие свойства резиновых слоёв обеспечивают восстановление положения изолированной конструкции.
Внешнее резиновое покрытие защищает внутренние металлические элементы от воздействия окружающей среды. Расчётный срок эксплуатации сейсмоизолятора, указанный в техническом листе, составляет от 60 до 80 лет.
Компания «Альфа-ЖАТ» предлагает купить резинометаллический сейсмоизолятор со свинцовым сердечником LRB (G4) 700-140 по выгодной цене.
Доставка по всей территории Российской Федерации и в страны СНГ.
