Преобразователь протокола DS Modbus Gateway

Преобразователь протокола DS Modbus Gateway выполняет обмен данными между устройствами Modbus RTU и программным обеспечением, работающим по протоколу Modbus TCP. Преобразователь принимает сообщения от подключённого оборудования по линии RS-485, обрабатывает их и передаёт через сетевое соединение.

Область применения:

• системы диспетчеризации и промышленной автоматизации;
• структурированные системы мониторинга инженерных конструкций;
• интеграция устройств Modbus RTU в Ethernet-сеть;
• подключение измерительных приборов к SCADA-системам;
• удалённый контроль технологического оборудования;
• сбор и передача данных от распределённых датчиков и контроллеров.

Подключение и передача данных

Для связи с локальной сетью предусмотрен LAN-порт с разъёмом RJ-45. Оборудование Modbus RTU подключается к отдельному порту RS-485, также выполненному на базе разъёма RJ-45.

Передача информации в локальную или глобальную сеть осуществляется по Ethernet либо через внешнюю Wi-Fi-инфраструктуру. Устройство поддерживает одновременную работу с несколькими TCP-клиентами и допускает расширение количества опрашиваемых каналов.

Линия RS-485 снабжена защитой от электростатических разрядов, что снижает вероятность повреждения интерфейсных цепей при подключении и эксплуатации оборудования.

Настройка через web-интерфейс

Управление преобразователем выполняется через встроенный web-интерфейс. Для доступа к настройкам не требуется установка специализированного программного обеспечения.

Пользователю доступны:

• просмотр текущего состояния устройства;
• назначение сетевого имени;
• установка статического IP-адреса;
• настройка параметров Modbus TCP;
• выбор скорости и формата обмена Modbus RTU;
• установка интервала опроса и времени ожидания ответа;
• настройка последовательного интерфейса;
• перезагрузка и завершение сеанса управления.

Раздел состояния отображает сетевые параметры, продолжительность работы, количество переданных сообщений, ошибки обмена и сведения о подключённых клиентах.

Диагностика и обновление

Тестовый раздел web-интерфейса позволяет напрямую отправлять запросы устройствам Modbus RTU и принимать ответные сообщения. Эта функция применяется при наладке линии связи, проверке адресации и диагностике подключённого оборудования.

Обновление встроенного программного обеспечения выполняется через web-интерфейс без непосредственного подключения преобразователя к компьютеру. На корпусе расположены светодиодные индикаторы питания, приёма и передачи данных.

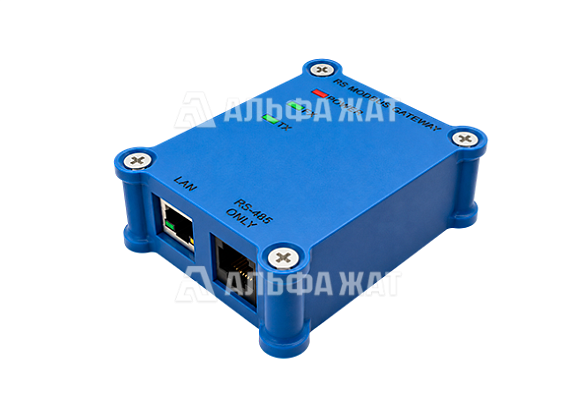

Конструктивное исполнение

Электронные компоненты размещены в компактном пластиковом корпусе. На передней панели расположены сетевой порт и разъём линии RS-485, на задней стороне - разъёмы питания и программирования. Конструкция предназначена для установки внутри помещений и защищает внутренние компоненты от контакта с посторонними предметами.
