Применяется для подвешивания трубопроводов и оборудования в системах вибро- и сейсмоизоляции, снижая передачу вибраций, структурного шума и динамических воздействий на несущие конструкции.
| Материал пружины | пружинная сталь |
| Покрытие пружины | анти-коррозийное |
| Собственная частота | до 3,2 Гц |
| Вертикальная жёсткость | 13,62 H/мм |
| Минимальная нагрузка | 136 Н |
| Максимальная нагрузка | 300 Н |
| Угловой поворот | до 14° |
| Рабочие температуры | от -40 до +120 °С |
| Резьбовое крепление | М10 |
| Диаметр | 73 мм |
| Высота | 150 мм |
| Ширина | 100 мм |
| Страна производства | Россия |
| Опорно-подвесной упругий элемент | 1 шт |
| Монтажные элементы | по запросу |

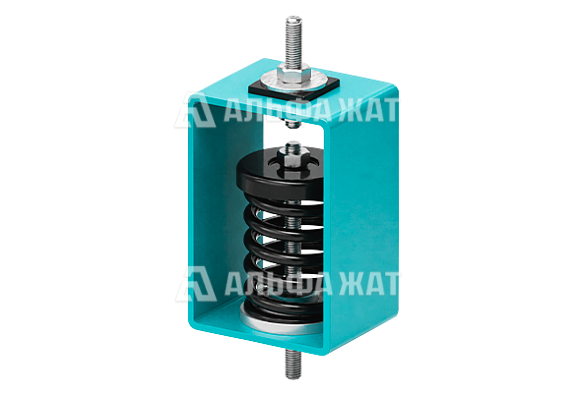

Опорно-подвесной упругий элемент DynStab 3S тип 2 применяется в составе систем вибро- и сейсмоизоляции для ограничения передачи колебаний от оборудования на опорные конструкции, перекрытия, рамы и элементы строительных сооружений.
Принцип применения
Изделие обеспечивает упругое распределение нагрузки между точками крепления и снижает воздействие вибраций на поддерживающие конструкции. Использование таких элементов позволяет уменьшить распространение структурного шума по зданию, снизить усталостные напряжения в узлах крепления и повысить стабильность работы подвешенного оборудования.
Система может адаптироваться к неравномерному распределению массы или сложной геометрии опорной плиты за счет подбора элементов различной несущей способности и индивидуальной регулировки поджатия пружинного узла.
Область применения
DynStab 3S используется при монтаже:
Конструкция и монтаж
Изготовлен по ТУ 25.11.23-009-16467651-2024.
Конструкция изделия предусматривает открытый доступ к пружинному элементу, что упрощает визуальный контроль, обслуживание и регулировку в процессе эксплуатации. Крепление выполняется через резьбовые соединения, предназначенные для монтажа к строительным конструкциям, опорам оборудования или элементам подвесной системы.
Шарнирное соединение снижает изгибающие напряжения в резьбовой части монтажной шпильки и компенсирует небольшие угловые отклонения при установке. Это повышает корректность работы подвеса и уменьшает риск дополнительных нагрузок, возникающих из-за перекоса крепежных элементов.
Эксплуатационные особенности
Изделие рассчитано на работу в сложных условиях эксплуатации и сохраняет функциональные свойства при воздействии статических, динамических и температурных нагрузок. Единые габаритные размеры в пределах серии позволяют заменять типоразмеры при изменении расчетной нагрузки или условий работы системы без существенной переработки монтажной схемы.
Вариант исполнения подбирается с учетом расчетной нагрузки, требуемой вертикальной жесткости, условий монтажа и характеристик виброизолируемого оборудования.
Компания «Альфа-ЖАТ» предлагает купить опорно-подвесной упругий элемент DynStab 3S тип 2 по выгодной цене.
Доставка по всей территории Российской Федерации и в страны СНГ.
