Используется для упругого крепления инженерного оборудования, трубопроводов, вентиляционных каналов и звукоизоляционных панелей к несущим конструкциям зданий.
| Тип втулки | упругая DynStab Ebush |
| Материал кронштейна | оцинкованная сталь |
| Монтаж подвеса |
к несущей конструкции через два отверстия на металлические анкер-гвозди 6 мм |
| Резьбовое крепление | на шпильку М8 (М10) |
| Минимальная нагрузка | 5 кг |
| Максимальная нагрузка | 250 кг |
| Допустимая кратковременная нагрузка | до 5-кратного превышения рабочей нагрузки |
| Рабочие температуры | от -40 до +120 °С |
| Страна производства | Россия |
| Подвес виброизолирующий облегченный DynStab 3S-e | 1 шт |
| Монтажные элементы | по запросу |

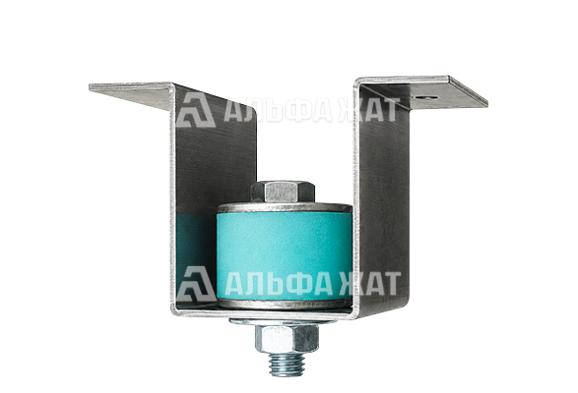

Подвес виброизолирующий облегченный DynStab 3S-e предназначен для упругого подвешивания виброактивного и виброчувствительного оборудования.
Принцип работы
DynStab 3S-e уменьшает передачу вибраций на несущие и ограждающие конструкции зданий. За счет этого снижается распространение структурного шума, повышается звукоизоляция помещений и уменьшается влияние вибрации от инженерного оборудования на строительные элементы.
Каждый тип подвеса рассчитан на определенный диапазон рабочей нагрузки и имеет цветовую маркировку упругого элемента. Это упрощает подбор изделия при проектировании и монтаже систем виброизоляции.
Область применения
Изделие применяется для крепления:
Конструкция
Конструкция подвеса включает упругую втулку DynStab Ebush и оцинкованный металлический кронштейн. Упругий элемент снижает передачу колебаний от закрепленного оборудования на строительные конструкции, а кронштейн обеспечивает механическую фиксацию подвеса к основанию.
Толщина металла кронштейна подобрана с учетом акустических характеристик закрепляемых систем. Оцинкованное исполнение элементов повышает стойкость изделия к воздействию влажности и эксплуатационных факторов.
Монтаж
Подвес устанавливается непосредственно на несущую конструкцию через монтажные отверстия с использованием металлического крепежа. Оборудование, трубопровод или подвесная система фиксируются к изделию через резьбовую шпильку.
Такой способ крепления позволяет применять DynStab 3S-e в системах вентиляции, водоснабжения, отопления, кондиционирования, канализации, а также при устройстве звукоизоляционных потолочных и стеновых облицовок.
Компания «Альфа-ЖАТ» предлагает купить подвес виброизолирующий облегченный DynStab 3S-e по выгодной цене.
Доставка по всей территории Российской Федерации и в страны СНГ.
