Применяется для снижения передачи вибраций от инженерного и технологического оборудования.
| Материал пружины | пружинная сталь |
| Покрытие пружины | анти-коррозийное |
| Собственная частота | 3,2 Гц |
| Вертикальная жёсткость | 36,8 H/мм |
| Минимальная нагрузка | 360 Н (37 кг) |
| Максимальная нагрузка | 791 Н (88 кг) |
| Осадка пружины | 24 мм |
| Рабочие температуры | от -40 до +120 °С |
| Диаметр | 73 мм |
| Высота | 95 мм |
| Страна производства | Россия |
| Виброизолятор пружинный | 1 шт |
| Демпфер вязкого трения | по запросу |

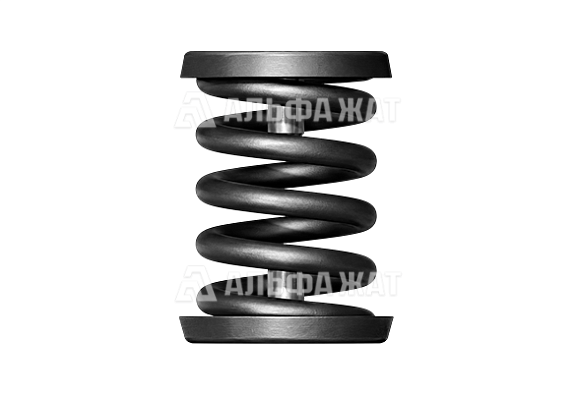

Пружинный виброизолятор DynStab CSI-4 предназначен для снижения динамических нагрузок и колебаний, возникающих при работе виброактивного инженерного и технологического оборудования. Изделие применяется при установке оборудования в зданиях, сооружениях, технических объектах, на перекрытиях и вблизи зон, чувствительных к вибрации.
Область применения
DynStab CSI применяется для виброизоляции:
Серия подходит для оборудования, при работе которого требуется снижение передачи вертикальных и горизонтальных динамических воздействий на строительные конструкции или основание.
Конструкция
Изготовлен по ТУ 25.11.23-005-16467651-2024.
Основным рабочим элементом виброизолятора является металлическая пружина. Она воспринимает нагрузку от оборудования и снижает передачу колебаний на опорную конструкцию.
Пружинный элемент имеет антикоррозионную защиту. Специальная подготовка пружины направлена на снижение ползучести материала во времени и сохранение расчетной осадки в течение срока эксплуатации.
Монтаж
Виброизоляторы DynStab CSI устанавливаются между основанием и опорами оборудования. Конструкция предусматривает крепление к оборудованию и строительным конструкциям, что упрощает монтаж и фиксацию элемента в проектном положении.
Открытый доступ к пружинному элементу со всех сторон облегчает осмотр, обслуживание и замену виброизолятора при изменении нагрузки или условий эксплуатации.
Эксплуатационные особенности
Системы DynStab CSI имеют единые геометрические размеры внутри серии, поэтому при изменении нагрузки на элемент возможна замена типоразмера без изменения общей схемы размещения. Линейка включает несколько вариантов по несущей способности и вертикальной жесткости.
По заданию заказчика виброизолятор может комплектоваться вязким демпфером с заданными свойствами. Такое исполнение применяется для повышения скорости затухания колебаний и корректировки работы системы под конкретные условия эксплуатации.
Компания «Альфа-ЖАТ» предлагает купить пружинный виброизолятор DynStab CSI-4 по выгодной цене.
Доставка по всей территории Российской Федерации и в страны СНГ.
