Применяется для эластомерной виброизоляции оборудования, машин и механизмов с целью снижения передачи динамических нагрузок на основание.
| Материал верхней пластины | металл |
| Антикоррозионное покрытие |
горячее цинкование с хроматированием |
| Материал демпфирующего элемента | EcoDyn |
| Собственная частота | 9,1 Гц |
| Максимальная нагрузка | 410 кг |
| Осадка | 3,4 мм |
| Динамическая жёсткость виброизолятора в сборе | 1,18 Н/мм |
| Динамический модуль упругости материала | 1,34 Н/мм2 |
| Рабочие температуры | от -40 до +70 °С |
| Габаритные размеры пластины (ДхШхВ) | 130х110х10 мм |
|
Габаритные размеры демпфирующего блока (ДхШхВ) |
130х110х25 мм |
| Габаритные размеры общие (ДхШхВ) | 130х100х100 мм |
| Виброизолятор эластомерный DynStab CustomVI (ES1) 1/375 | 1 шт |
Виброизолятор эластомерный DynStab CustomVI (ES1) 1/375 предназначен для снижения динамических нагрузок, возникающих при работе оборудования, машин и механизмов. Изделие применяется в составе опорных систем, где требуется уменьшить передачу вибрации на основание и обеспечить стабильное положение установленного оборудования.
Конструкция и материалы

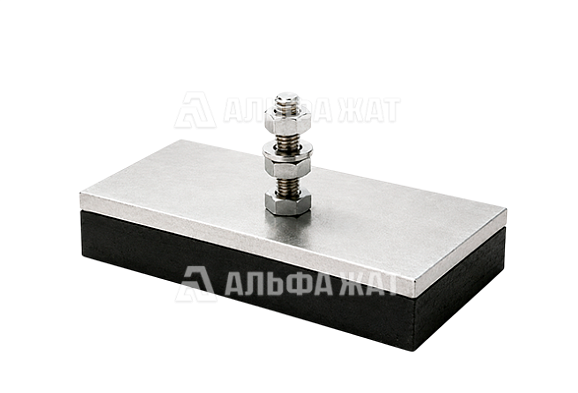

Конструкция виброизолятора выполнена в виде опорного узла с демпфирующим нижним блоком EcoDyn, верхней распределительной пластиной и центральным резьбовым креплением. Нижний блок воспринимает основную нагрузку от оборудования и обеспечивает виброизоляционный эффект за счет упругой деформации. Верхняя пластина распределяет нагрузку по рабочей поверхности демпфирующего элемента и служит площадкой для установки крепежного узла.
Центральное крепление состоит из шпильки M10х70, гаек M10 DIN 934 и шайб M10 DIN 125. Узел позволяет соединять виброизолятор с оборудованием и выполнять регулировку положения по высоте в пределах монтажной схемы. Резьбовое соединение расположено по центру опоры, что обеспечивает передачу нагрузки через центральную часть демпфирующего блока.
Эксплуатация
При эксплуатации виброизолятор должен полностью опираться нижней поверхностью на ровное горизонтальное основание. Для корректной работы опоры размещают под защищаемым оборудованием с учетом распределения массы, чтобы обеспечить равномерную осадку и устойчивость системы. Подбор типоисполнения выполняется по действующей нагрузке и требуемой эффективности виброизоляции.
Компания «Альфа-ЖАТ» предлагает купить виброизолятор эластомерный DynStab CustomVI (ES1) 1/375 по выгодной цене.
Доставка по всей территории Российской Федерации и в страны СНГ.
