Используется для эластомерной виброизоляции оборудования и снижения передачи динамических воздействий на основание при повышенных требованиях к устойчивости опорной системы.
| Материал верхней пластины | металл |
| Антикоррозионное покрытие |
горячее цинкование с хроматированием |
| Материал демпфирующего элемента | EcoDyn |
| Собственная частота | 7 Гц |
| Максимальная нагрузка | 850 кг |
| Осадка | 6,3 мм |
| Динамическая жёсткость виброизолятора в сборе | 1,32 Н/мм |
| Динамический модуль упругости материала | 1,64 Н/мм2 |
| Рабочие температуры | от -40 до +70 °С |
| Габаритные размеры пластины (ДхШхВ) | 150х150х10 мм |
|
Габаритные размеры демпфирующего блока (ДхШхВ) |
150х150х25 мм |
| Габаритные размеры общие (ДхШхВ) | 150х150х100 мм |
| Виброизолятор эластомерный DynStab CustomVI (ES2) 2/500 | 1 шт |

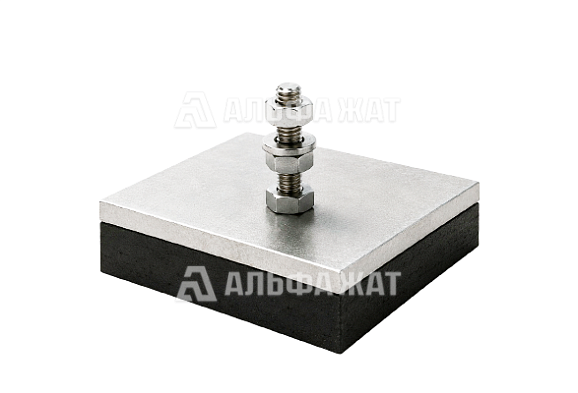

Виброизолятор эластомерный DynStab CustomVI (ES2) 2/500 предназначен для снижения вибрационных и динамических воздействий, передаваемых от оборудования, машин и механизмов на основание. Изделие используется в опорных системах с требованиями к стабильности установки, равномерному восприятию нагрузки и снижению структурных колебаний.
Конструкция и материалы
Конструкция DynStab CustomVI (ES2) представляет собой опорный узел увеличенного формата. В нижней части расположен демпфирующий блок, воспринимающий статическую нагрузку и работающий как упругий элемент виброизоляционной системы. Сверху установлен распределительный элемент, через который нагрузка от оборудования передается на демпфирующую часть опоры.
Крепежный узел размещен по центру виброизолятора и включает шпильку, гайки и шайбы. Такая схема позволяет выполнять присоединение оборудования к опоре и регулировать высотное положение при монтаже. Центральное расположение резьбового узла снижает риск неравномерного нагружения демпфирующего блока при правильной расстановке опор.
ES2 отличается от ES1 увеличенными габаритами опорной части и более мягкими рабочими характеристиками в соответствующих типоисполнениях. Изделие применяется там, где требуется более выраженная осадка и снижение собственной частоты опорной системы при сохранении устойчивости установленного оборудования.
Монтаж и эксплуатация
При монтаже виброизолятор устанавливается на ровное горизонтальное основание с полным контактом нижней поверхности. Опоры должны располагаться под оборудованием с учетом центра тяжести и распределения нагрузки. Для сохранения устойчивости системы рекомендуется совмещать центр тяжести с центром жесткости опорной схемы.
Компания «Альфа-ЖАТ» предлагает купить виброизолятор эластомерный DynStab CustomVI (ES2) 2/500 по выгодной цене.
Доставка по всей территории Российской Федерации и в страны СНГ.
