Пружинный виброизолятор DynStab FS-12/h

Пружинный виброизолятор DynStab FS-12/h предназначен для снижения передачи вибраций от оборудования, инженерных установок и строительных конструкций на основание. Изделие применяется с целью снижения силовой и кинематической виброизоляции, а также для защиты технологического и высокоточного оборудования от колебаний естественного и техногенного происхождения.

Области применения:

• виброизоляция «плавающих» полов в технических помещениях зданий и сооружений;
• устройство виброизолированных фундаментов под отдельное оборудование и групповые установки;
• снижение передачи вибраций от инженерных, технологических и производственных установок;
• защита высокоточного оборудования от колебаний основания;
• применение в производственных помещениях, лабораториях и объектах с повышенными требованиями к виброзащите;
• использование в конструкциях «масса-пружина», включая решения для виброизолированной конструкции верхнего строения пути.

Конструкция

Основным рабочим элементом виброизолятора является стальная цилиндрическая пружина. Она воспринимает нагрузку от плиты или установленного оборудования и снижает передачу динамических воздействий на основание.

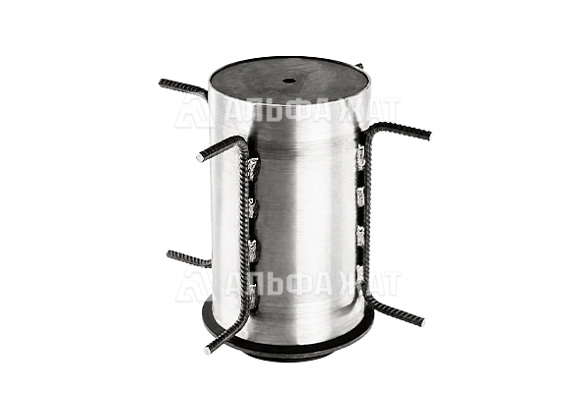

Конструкция включает стакан, крышку, натяжитель, опорную чашку и закладные элементы для соединения с арматурным каркасом железобетонной плиты. Доступ к элементам осуществляется сверху, что упрощает регулировку уровня плиты, обслуживание и замену пружин в период эксплуатации.

Монтаж

Виброизоляторы DynStab FS применяются в схемах с отложенным монтажом. На этапе армирования в плиту устанавливаются закладные стаканы, которые объединяются с арматурным каркасом. После набора бетоном необходимой прочности выполняется установка пружин и регулировка положения плиты.

Регулировка производится с помощью натяжителя. Он позволяет изменять уровень плиты и величину поджатия пружины. Такая схема дает возможность корректировать работу каждого виброизолятора с учетом фактической нагрузки на участке основания.

Эксплуатационные особенности

Пружины изготавливаются из легированной пружинной стали. В зависимости от исполнения они могут иметь защитное покрытие. Для повышения изоляции от структурного шума в опорной чашке могут применяться дополнительные упругие вибродемпфирующие элементы.

По требованию заказчика система может комплектоваться демпферами вязкого трения DynStab Visco. Они используются для снижения амплитуд резонансных колебаний и повышения эффективности виброизоляции на высоких частотах.

Оформление при заказе

При оформлении заказа модель определяется покупателем в формате DynStab FS a / А - B C D, где:

• a - тип пружины в соответствии с техническими характеристиками;
• А - толщина плиты или высота стакана в миллиметрах;

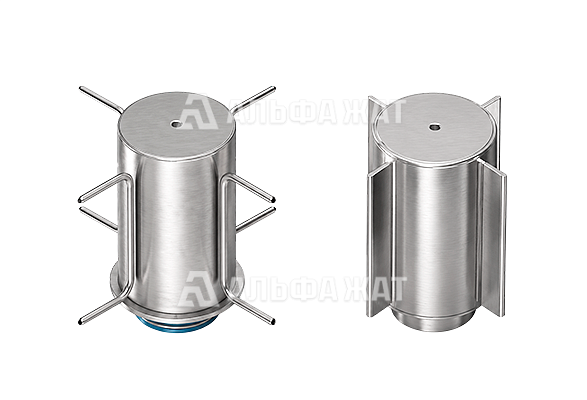

• B - вид исполнения: уши (У), ребра (Р);
• С - покрытие пружины: гальваническое цинкование (Ц), порошковое (П), грунт-эмаль (Гр);
• D - покрытие натяжителя, крышки, чашки: без покрытия (0), химическое покрытие (анодирование, воронение) (1).
