Применяется для виброизоляции трансформаторов, их опор и другого оборудования на колёсах, когда требуется снизить передачу вибраций и структурного шума на строительные конструкции.
| Материал оснастки | пластик |
| Виброизолирующий материал |
полиуретановый эластомер Sylodyn |
| Диаметр колес |
75, 108, 125, 127, 133, 140, 160, 200 мм |
| Собственная частота | 9,7 Гц |
| Максимальная нагрузка | 2681 кг |
| Осадка | 2,8 мм |
| Динамическая жёсткость виброизолятора в сборе | 9,91 Н/мм |
| Динамический модуль упругости материала | 11,01 Н/мм2 |

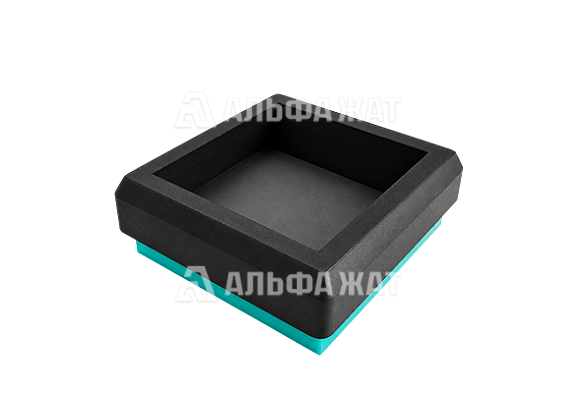

| Виброизолятор для трансформаторных подстанций DynStab TRf 125.25.15 | 1 шт |
Виброизолятор для трансформаторных подстанций DynStab TRf 125.25.15 - специализированное виброизоляционное изделие для трансформаторных подстанций, предназначенное для снижения вибраций и структурного шума от трансформаторов, установленных во встроенных, пристроенных и отдельно размещаемых технических помещениях. Изделие применяется в опорах трансформаторов и другого оборудования, где требуется ограничить передачу колебаний на фундамент, перекрытия и смежные строительные конструкции.
Конструкция и материалы
Конструкция DynStab TRf включает распределительную плиту, пластиковую оснастку и вибродемпфирующий элемент из полиуретанового материала Sylodyn. Распределительная плита передаёт нагрузку от оборудования на упругий элемент, пластиковая оснастка обеспечивает размещение и фиксацию узла, а материал Sylodyn воспринимает эксплуатационную нагрузку и снижает передачу вибраций на основание.
Принцип работы
Основной источник шума трансформатора связан с периодическими деформациями металлических элементов при намагничивании. Эти колебания передаются через опоры на строительные конструкции и могут вызывать структурный и вторичный воздушный шум. DynStab TRf разрывает жёсткую связь между оборудованием и основанием, изолируя основные вибрационные воздействия и снижая их распространение по конструкциям здания.
Особенности применения
Виброизолятор рассчитан на установку в составе опор трансформаторов и оборудования на колёсах. Подбор конкретного исполнения выполняется с учётом массы оборудования, требуемой осадки, собственной частоты и динамической жёсткости. Правильно выбранная виброопора обеспечивает стабильную поддержку оборудования, упрощает монтаж и снижает необходимость последующей доработки виброизоляционной системы.
Эксплуатационные свойства
Использование материала Sylodyn обеспечивает устойчивую работу вибродемпфирующего элемента под длительной нагрузкой и сохранение виброизоляционных характеристик в процессе эксплуатации. Низкая собственная частота опоры и конструкция с распределительной плитой позволяют применять DynStab TRf в технических помещениях зданий, где необходимо уменьшить передачу гула и вибраций от трансформаторного оборудования.
Компания «Альфа-ЖАТ» предлагает купить виброизолятор для трансформаторных подстанций DynStab TRf 125.25.15 по выгодной цене.
Доставка по всей территории Российской Федерации и в страны СНГ.
