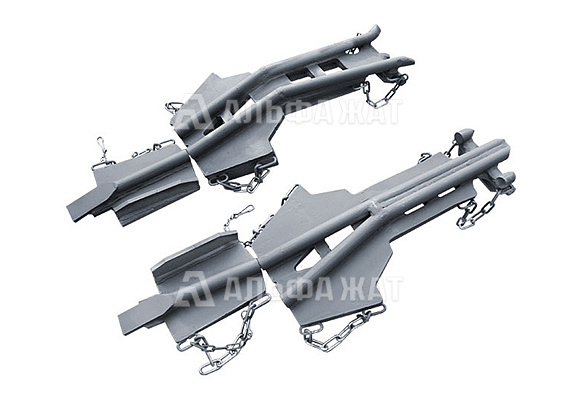

Башмак накаточный универсальный типа «Рыбка» титановый сварной проект 512ТС
№ чертежа | 512ТС

Башмак накаточный универсальный типа «Рыбка» титановый сварной проект 512ТС

Применяется для подъема (накатывания) на рельсы сошедшего подвижного состава.
Оставить заявку
Характеристики
Материал титан марки ВТ1-0
Габариты башмака наружного (ДxШхВ)
215x1000х560 мм
Габариты башмака внутреннего (ДxШхВ)
220x920х500 мм
Габариты приставок (ДxШхВ)
140x565х300 мм
Вес башмака наружного 44 кг
Вес башмака внутреннего 38 кг
Вес приставки 20 кг
Вес клина 4 кг
Вес комплекта    138 кг

Комплект поставки

Башмак наружный
1 шт
Башмак внутренний
1 шт
Стопорный клин правый
1 шт
Стопорный клин левый
1 шт

Зацеп

2 шт
ОПИСАНИЕ

Башмак накаточный стальной типа «Рыбка» применяется для подъема (накатывания) на рельсы сошедшего подвижного состава.

Технология

Комплект башмаков изготовлен из титанового листового и круглого проката марки ВТ1-0 методом сварки в среде защитных газов. Приставки изготовлены из стального листового проката марки 10ХСНД и круглого проката марки 09Г2С методом сварки в среде защитных газов.

Преимущества стального универсального накаточного башмака типа «Рыбка» проекта 512ТС перед башмаками других типов.

Легкость и удобство

Самый лёгкий полноразмерный башмак из используемых в настоящее время башмаков на железных дорогах широкой колеи! Башмаки закрепляются на пути при помощи клиньев. Не требуется прибивать башмак к шпалам. Не требуется очистка шпального ящика от балласта  – достаточно очистить верхнюю пласть шпалы (особенно актуально зимой!). Демонтаж после накатывания занимает незначительное время. Для облегчения погрузки – разгрузки башмаков в транспортное средство и переноски башмаков к месту их использования предусмотрены ручки. На башмаках и приставках предусмотрены крепления для клиньев, чтобы они не потерялись при хранении и транспортировке. Малая масса и компактные размеры башмаков в большинстве случаев позволяют устанавливать их в стеснённых условиях под сошедшим подвижным составом.

Надежность

Накаточный башмак и приставка закрепляется неподвижно на пути и защищается от угона при помощи клиньев, вбиваемых во встречных направлениях. Для дополнительной защиты от угона в конструкции предусмотрены зацепы за боковую грань шпалы. Башмак выдерживает нагрузку от колеса локомотива или гружённого вагона.

Универсальность

Используется на рельсах типов Р43, Р50, Р65, Р75, на пути с деревянными или железобетонными шпалами.

Качество

Для обеспечения сквозного провара сварные швы выполняются с предварительной разделкой кромки. Геометрия конструкции обеспечивает равномерное распределение нагрузки на опорные точки башмака, что исключает его опрокидывание.

Гарантия и срок службы

Гарантийные обязательства производителя - 24 месяца с начала эксплуатации, но не более 36 месяцев со дня отгрузки. Срок службы комплекта башмаков – не менее 10 лет. В период гарантийного срока производитель осуществляет бесплатный ремонт изделий.

Компания «Альфа-ЖАТ» гарантирует самую низкую цену на башмак накаточный универсальный, тип «Рыбка», титановый сварной, проект 512ТС.

Доставка в любой регион России и СНГ!
