Диаметр монтажной части 12 мм.
| Класс допуска | 1, 2 |
| Показатель тепловой инерции | 30 с |
| Количество рабочих спаев | 1, 2 |
| Исполнение рабочего спая |
изолированный |
| Герметичность к измеряемой среде | герметичный |
| Диапазон условных давлений | 0,1 МПа |
| Средняя наработка до отказа | 4 года |
| Материал корпуса |
алюминий |
| Унифицированный выходной сигнал | 4-20 мА, HART |
| Устойчивость к вибрации | N2 |
| Диаметр монтажной части | 12 мм |
| Длина монтажной части | 300÷3150 мм |
| Обозначение класса | k0, k1, k2 |
| Климатическое исполнение | УХЛ2 |
| Исполнение по степени защиты | IP65, IP66, IP68 |
| Тип датчика температуры | ТХА |
| Номинальная статическая характеристика | K |
| Диапазон измеряемых температур |
от -200 до -110°C от +293 до +1300°C |
| Тип контролируемой среды |
высокотемпературные среды |
|
№ чертежа |
КТХА01.20-01 |

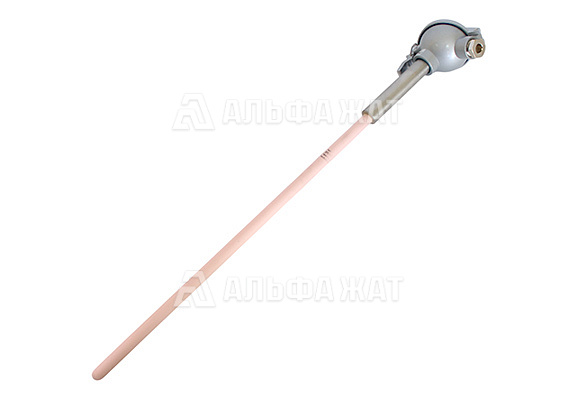

Преобразователь термоэлектрический КТХА01.20-01 предназначен для измерения температуры высокотемпературных сред. Конструкция предусматривает защитный чехол из газоплотной алюмооксидной керамики (К795) или карбида кремния (КК), частично армированный снаружи стальной трубой. Материал металлической арматуры — сталь 12Х18Н10Т. Температура в зоне перехода от керамики к металлу не должна превышать +800°C.
Ключевые преимущества:Широкий выбор диапазонов измерений. Доступны модификации от +250 до +1100°C, от +275 до +1100°C, от +293 до +1300°C, от -40 до +250°C, от -40 до +275°C, от -110 до +293°C, от -200 до -110°C.
Материал погружаемой части. Доступны: алюмооксидная керамика 95%, газоплотная; карбид кремния газоплотный.
Маркировка взрывозащиты. 0ExiaIICT6X, 1ExdIICT6.
Гибкость монтажа. Рекомендуется применение передвижных штуцеров ЮНКЖ031, ЮНКЖ041 или монтажных фланцев ЮНКЖ030.
Интеграция в автоматизацию. Установка измерительных преобразователей с выходным сигналом 4–20 мА и цифровыми протоколами HART, PROFIBUS-PA, FOUNDATION Fieldbus.
Вариативность кабельных вводов. Штатный или специализированный ввод на выбор.
Универсальность рабочих сред. Хромель-алюмелевые термопары предназначены для измерения температуры газообразных, жидких и твердых сред, включая воздух, нейтральные, окислительные и инертные газы.
Широкий спектр применения. ТХА востребованы в металлургии, машиностроении, химической отрасли, лабораторных электропечах, ваннах с расплавами металлов, а также на керамических и кирпичных производствах.
Компания «Альфа-ЖАТ» предлагает купить преобразователь термоэлектрический КТХА01.20-01 по выгодной цене.
Доставка осуществляется по всей России и в страны СНГ.
