Диаметр монтажной части 5,0 мм.
| Класс допуска | 1, 2 |
| Показатель тепловой инерции |
3,0, 1,5 с |
| Количество рабочих спаев | 1, 2 |
| Исполнение рабочего спая |
изолированный, неизолированный |
| Герметичность к измеряемой среде | герметичный |
| Диапазон условных давлений | 6,3 МПа |
| Средняя наработка до отказа | 10 лет |
| Материал корпуса |
пластик, алюминий, нержавеющая сталь |
| Унифицированный выходной сигнал | 4-20 мА, HART |
| Устойчивость к вибрации | V3 |
| Диаметр монтажной части | 5,0 мм |
| Длина монтажной части | 10÷100000 мм |
| Обозначение класса | k0, k1, k2 |
| Климатическое исполнение | УХЛ2 |
| Исполнение по степени защиты | IP55, IP65, IP66, IP68 |
| Тип датчика температуры | ТХА |
| Номинальная статическая характеристика | K |
| Диапазон измеряемых температур |
от -200 до -110°C от +293 до +1300°C |
| Тип контролируемой среды |
жидкости, газы, твердые тела |
|
№ чертежа |
КТХА01.33-05 |

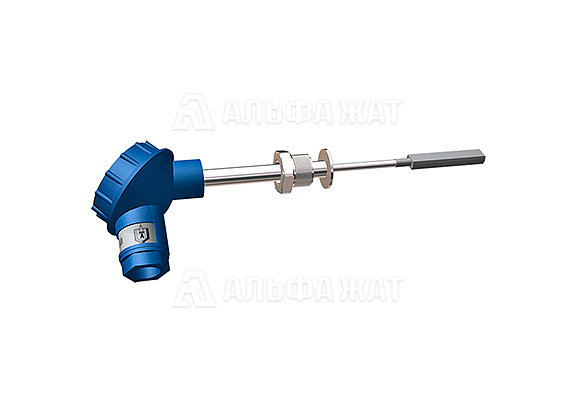

Преобразователь термоэлектрический КТХА01.33-05 предназначен для измерения температуры жидких и газообразных сред (неагрессивных и агрессивных, не разрушающих чехол), а также поверхностей твердых тел. Базовый чувствительный элемент для всех модификаций — версия 01.01. Кабельная часть допускает изгиб (радиус — не менее 5 диаметров кабеля).
Ключевые преимущества:Широкий выбор диапазонов измерений. Доступны модификации от +250 до +1100°C, от +275 до +1100°C, от +293 до +1300°C, от -40 до +250°C, от -40 до +275°C, от -110 до +293°C, от -200 до -110°C.
Маркировка взрывозащиты. 0ExiaIICT4, 0ExiaIICT5, 0ExiaIICT6, 0ExiaIICT6X, 1ExdIICT4, 1ExdIICT6.
Материал погружаемой части. Доступны: AISI321, AISI316, AISI310, AISI446, INCONEL600, ALLOY740.
Базовая конструкция. В основе всех модификаций лежит проверенная версия 01.01, что обеспечивает унификацию и надежность.
Гибкость монтажа. Кабельная часть датчика допускает изгиб для установки в труднодоступных местах, радиус гиба — не менее 5 диаметров кабеля.
Интеграция в системы автоматизации. В клеммные головки устанавливаются измерительные преобразователи с выходным сигналом 4–20 мА и цифровыми протоколами HART, PROFIBUS-PA, FOUNDATION Fieldbus.
Гибкость подключения. Клеммные головки оснащаются штатным или специализированным кабельным вводом под конкретные условия эксплуатации.
Универсальность рабочих сред. Хромель-алюмелевые термопары предназначены для измерения температуры газообразных, жидких и твердых сред, включая воздух, нейтральные, окислительные и инертные газы.
Широкий спектр применения. ТХА востребованы в металлургии, машиностроении, химической отрасли, лабораторных электропечах, ваннах с расплавами металлов, а также на керамических и кирпичных производствах.
Компания «Альфа-ЖАТ» предлагает купить преобразователь термоэлектрический КТХА01.33-05 по выгодной цене.
Доставка осуществляется по всей России и в страны СНГ.
