Диаметр монтажной части 6,0 мм.
| Класс допуска | 1, 2 |
| Предел отклонения от НСХ |
±1,5; ±0,004·|t|; ±2,5; ±(0,7+0,005·|t|) |
| Показатель тепловой инерции | 2,0; 4,0 с |
| Количество рабочих спаев | 1, 2 |
| Исполнение рабочего спая |
изолированный, неизолированный |
| Диапазон условных давлений | 0,1 МПа |
| Средняя наработка до отказа | 10 лет |
| Материал погружаемой части |
12Х18Н10Т, AISI321, AISI316, AISI310 |
| Устойчивость к вибрации | V3 |
| Диаметр монтажной части | 6,0 мм |
| Длина монтажной части | 6÷1250 мм |
| Климатическое исполнение | УХЛ2 |
| Обозначение класса | k1, k2 |
| Исполнение по степени защиты | IP40, IP65 |
| Маркировка взрывозащиты | 0ExiaIICT6X |
| Тип датчика температуры | ТХК |
| Номинальная статическая характеристика | L |
| Диапазон измеряемых температур |
от +360 до +800°C от -100 до +360°C |
| Тип контролируемой среды | твердые тела |
|
№ чертежа |
КТХК02.23-03 |

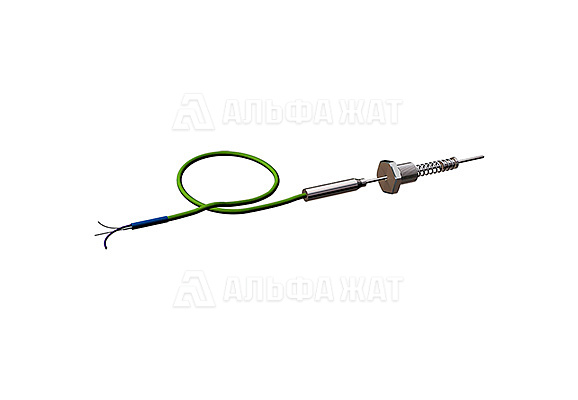

Преобразователь термоэлектрический КТХК02.23-03 предназначен для измерения температуры поверхности твердых тел — корпусов и головок термопластавтоматов, литьевых и прессовых машин, подшипников и других узлов в негерметичных полостях
Ключевые преимущества:Широкий выбор диапазонов измерений. Доступны модификации от +360 до +800°C, от +375 до +600°C, от -40 до +375°C, от -100 до +360°C.
Надёжный контакт с поверхностью. Пружина обеспечивает постоянное прижатие датчика, исключая зазоры и повышая точность измерений.
Гибкая рабочая часть. Изготовлена из термопарного кабеля, который можно изгибать для работы в труднодоступных местах.
Защита от перегрева. Кабель выведен из горячей зоны на длину lk по требованию заказчика, что предотвращает перегрев удлинительных проводов.
Байонетное соединение. В комплекте могут поставляться адаптеры ЮНКЖ033. Возможно изготовление датчиков по эскизам заказчика.
Интеграция в системы автоматизации. При необходимости могут комплектоваться выносными преобразователями ИПП с унифицированным выходным сигналом 4–20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus.
Высокая чувствительность. Хромель-копелевые термопары обладают наибольшей чувствительностью среди промышленных преобразователей, что обеспечивает точное измерение малых разностей температур.
Работа в различных средах. ТХК применимы в относительных, восстановительных средах и условиях вакуума.
Компания «Альфа-ЖАТ» предлагает купить преобразователь термоэлектрический КТХК02.23-03 по выгодной цене.
Доставка осуществляется по всей России и в страны СНГ.
