Диаметр монтажной части 4,6 мм.
| Класс допуска | 1, 2 |
| Предел отклонения от НСХ |
±1,5; ±0,004·|t|; ±2,5; ±(0,7+0,005·|t|) |
| Показатель тепловой инерции | 2,0; 1,0 с |
| Количество рабочих спаев | 1, 2 |
| Исполнение рабочего спая |
изолированный, неизолированный |
| Диапазон условных давлений | от 0,1 до 150 МПа |
| Средняя наработка до отказа | 10 лет |
| Устойчивость к вибрации | V3 |
| Диаметр монтажной части | 4,6 мм |
| Длина монтажной части | 10÷100000 мм |
| Климатическое исполнение | УХЛ2 |
| Обозначение класса | k1, k2 |
| Исполнение по степени защиты | IP40, IP65 |
| Маркировка взрывозащиты | 0ExiaIICT6X |
| Тип датчика температуры | ТХК |
| Номинальная статическая характеристика | L |
| Диапазон измеряемых температур |
от +360 до +800°C от -100 до +360°C |
| Тип контролируемой среды |
твердые тела |
|
№ чертежа |
КТХК02.34-08 |

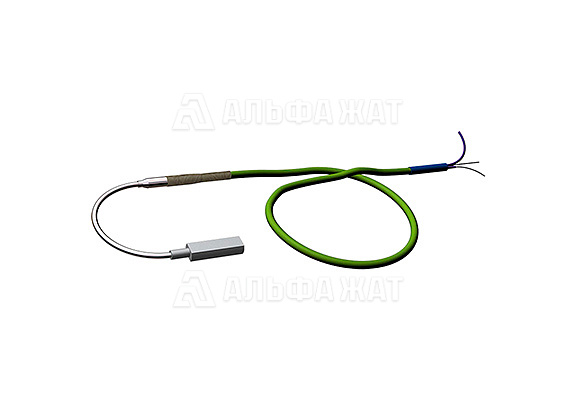

Преобразователь термоэлектрический КТХК02.34-08 предназначен для измерения температуры поверхности твердых тел. Наконечник датчика приваривается к поверхности объекта контроля.
Ключевые преимущества:Широкий выбор диапазонов измерений. Доступны модификации от +360 до +800°C, от +375 до +600°C, от -40 до +375°C, от -100 до +360°C.
Выбор материала погружаемой части. Доступны стали 12Х18Н10Т, AISI321, AISI316, AISI310, AISI446, сплавы INCONEL600, ALLOY740.
Надежная фиксация. Привариваемый наконечник обеспечивает плотный тепловой контакт и точность измерений.
Гибкость монтажа. Допускается изгиб датчика для установки в труднодоступных местах, вплоть до сворачивания в петлю или спираль.
Удлинение выводов. Термоэлектроды удлиняются с помощью провода длиной l. Место соединения герметизировано в переходной втулке. На концах провода может быть установлен термопарный разъем.
Интеграция в системы автоматизации. Возможна комплектация выносными преобразователями ИПП с выходным сигналом 4–20 мА или цифровыми протоколами HART, PROFIBUS-PA, FOUNDATION Fieldbus.
Высокая чувствительность. Хромель-копелевые термопары обладают наибольшей чувствительностью среди промышленных преобразователей, что обеспечивает точное измерение малых разностей температур.
Работа в различных средах. ТХК применимы в относительных, восстановительных средах и условиях вакуума.
Компания «Альфа-ЖАТ» предлагает купить преобразователь термоэлектрический КТХК02.34-08 по выгодной цене.
Доставка осуществляется по всей России и в страны СНГ.
