Универсальный шаблон сварщика для визуального контроля угловых швов и выполнения сопутствующих измерений при оценке сварных соединений.
| Материал | нержавеющая сталь |
| Размеры контролируемых катетов |
4х4, 6х6, 8х8, 10х10, 12х12, 14х14 мм |
| Погрешность | ±0,2 мм |
| Диапазон измерения шкалы | до 50 мм |
| Цена деления | 1 мм |
| Погрешность измерения по шкале | ±0,15 мм |
| Рабочие температуры | от -40 до +45 °C |
| Относительная влажность воздуха при +25 °С | до 80 % |
| Габаритные размеры (ДхШхВ) | 91х22х4 мм |
| Масса | до 0,065 кг |
| Универсальный шаблон сварщика УШС-2 | 1 шт |
| Чехол | 1 шт |
| Паспорт | 1 шт |

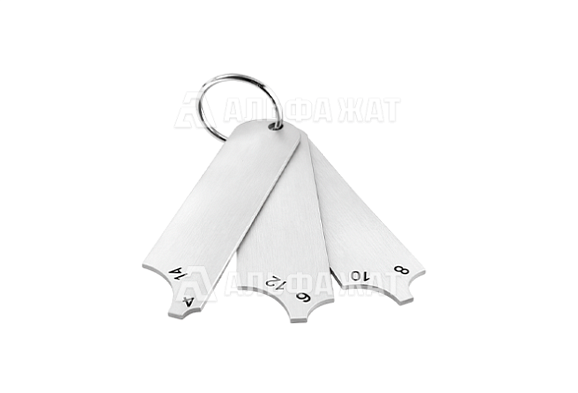

Универсальный шаблон сварщика УШС-2 (шаблон катетов шва) изготовлен в соответствии с ТУ 3936-034-96651179-2016 и предназначен для визуального контроля катетов угловых швов в тавровых, угловых и нахлесточных соединениях. Инструмент позволяет быстро оценивать параметры сварного шва и использовать его при выполнении типовых операций визуально-измерительного контроля.
Конструкция шаблона продумана для практической работы на объекте и в цеховых условиях. На пластинах выполнены выточки для контроля катетов, а также нанесена измерительная шкала, с помощью которой можно дополнительно определять толщину детали, величину притупления кромки и фиксировать протяженность обнаруженных дефектов. Такое исполнение делает шаблон многофункциональным и удобным для повседневного применения.
Пластины объединены кольцом, которое обеспечивает достаточную свободу перемещения. Благодаря этому каждую пластину можно использовать отдельно, не разбирая связку полностью, что повышает удобство контроля и ускоряет работу специалиста. Материал изготовления - нержавеющая сталь, что способствует стойкости изделия к износу и его надежной эксплуатации в условиях производственной среды.
Шаблон поставляется в комплекте с чехлом и паспортом. Для сохранения точности измерений рекомендуется бережное обращение с инструментом, исключая удары, падения и контакт рабочих плоскостей с контролируемыми поверхностями в режиме скольжения. После завершения работ изделие следует очищать сухой салфеткой и хранить в чехле. Гарантийный срок эксплуатации составляет двенадцать месяцев.
Компания «Альфа-ЖАТ» предлагает купить универсальный шаблон сварщика УШС-2 (шаблон катетов шва) по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
