Применяется для оперативного контроля основных параметров сварного соединения.
| Материал | сталь |
|
Диапазон измерений по шкале А (длина притупления кромок, ширина шва) |
до 50 мм |
|
Диапазон измерений по шкале Г (глубина вогнутостей) |
до 15 мм |
|
Диапазон измерений по шкале Г (высота выпуклостей) |
до 5 мм |
|
Диапазон измерений по шкале Д (толщина зазора в соединении) |
1 мм |
|
Предел допускаемой абсолютной погрешности по шкале А |
±0,15 мм |
|
Предел допускаемой абсолютной погрешности по шкале Г |
±0,5 мм |
|
Предел допускаемой абсолютной погрешности по шкале Д |
±0,25 мм |
| Номинальные значения ширины пазов шкалы Б |
1; 1,2; 2; 2,5; 3; 3,25; 4; 5 мм |
| Допускаемое отклонение ширины пазов шкалы Б | ±0,1 мм |
|
Диапазон измерений плоского угла разделки кромки по шкале В |
до 45° |
|
Предел допускаемой абсолютной погрешности по шкале В |
±2,5° |
| Рабочие температуры | от -50 до +50 °C |
| Относительная влажность воздуха при +25 °С | до 80 % |
| Габаритные размеры (ДхШхВ) | 130х45х16 мм |
| Масса | до 0,18 кг |
| Универсальный шаблон сварщика УШС-3 | 1 шт |
| Чехол | 1 шт |
| Паспорт | 1 шт |

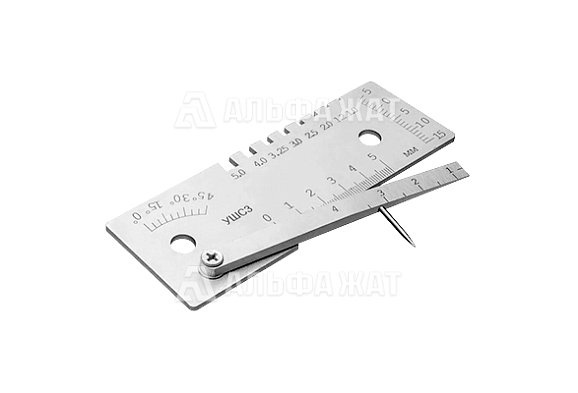

Универсальный шаблон сварщика УШС-3 предназначен для контроля линейно-угловых параметров сварного шва и подготовленных кромок. Конструкция прибора рассчитана на практическое применение в условиях производства, монтажа, ремонта и технического контроля, где важны наглядность отсчета, удобство позиционирования и стабильность измерений.
Принцип работы шаблона основан на совмещении контролируемых элементов сварного соединения с подвижными и неподвижными частями корпуса с последующим снятием показаний по измерительным шкалам. Основание выполнено в виде металлической пластины, на которой размещены рабочие шкалы для оценки параметров шва, разделки кромок и диаметра применяемых электродов.
В конструкции предусмотрен поворотный движок с клиновой частью, что делает инструмент удобным для контроля зазоров и локальных участков профиля соединения. Такое исполнение позволяет использовать один шаблон для решения нескольких типовых задач сварочного контроля без перехода на отдельные специализированные приспособления.
УШС-3 подходит для специалистов, которым нужен компактный и понятный в работе измерительный инструмент для проверки качества подготовки соединения и оценки формы сварного шва. Металлическое исполнение способствует надежности в эксплуатации, а гравированная маркировка повышает долговечность идентификационных обозначений.
Компания «Альфа-ЖАТ» предлагает купить универсальный шаблон сварщика УШС-3 по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
