Универсальный шаблон сварщика для оперативного визуально-измерительного контроля подготовки кромок, параметров сварного шва и типовых поверхностных дефектов.
| Материал | нержавеющая сталь |
| Тип контролируемых соединений | стыковые и угловые швы |
| Диапазон измерения линейных параметров | до 60 мм |
| Диапазон измерения угла разделки кромок | до 60° |
| Диапазон измерения катета углового шва | до 25 мм |
| Диапазон измерения фактической толщины углового шва | до 20 мм |
| Диапазон измерения выпуклости/вогнутости шва | до 4 мм |
| Цена деления основных миллиметровых шкал | 1 мм |
| Погрешность измерения по миллиметровым шкалам | до ±0,25 мм |
| Цена деления угловой шкалы | 5° |
| Погрешность измерения угла | до ±2,5° |
| Рабочие температуры | от -40 до +45 °C |
| Относительная влажность воздуха при +25 °С | до 80 % |
| Габаритные размеры (ДхШхВ) | 100х69х22 мм |
| Масса | до 0,14 кг |
| Универсальный шаблон сварщика УШС-4 МГ-8 | 1 шт |
| Чехол | 1 шт |
| Паспорт | 1 шт |

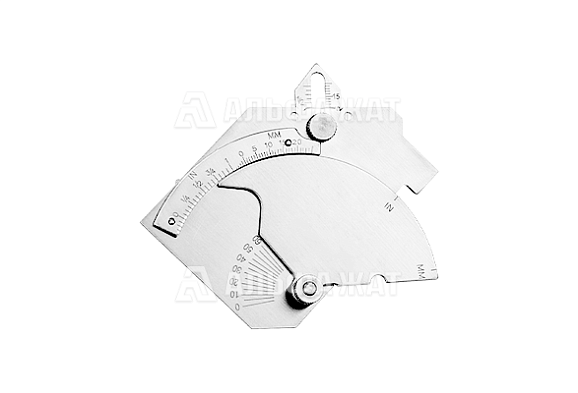

Универсальный шаблон сварщика УШС-4 МГ-8 представляет собой компактный измерительный инструмент, применяемый для контроля геометрии сварных соединений и оценки качества подготовки деталей под сварку. Модель ориентирована на визуально-измерительный контроль и помогает быстро получить основные параметры без использования нескольких отдельных приспособлений.
Конструкция шаблона позволяет работать как со стыковыми, так и с угловыми швами. С его помощью удобно проверять катет, фактическую толщину углового шва, выпуклость и вогнутость, высоту усиления, смещение кромок, глубину подреза и ряд других параметров, которые важны при сварочных и инспекционных операциях. Дополнительно инструмент может использоваться для оценки угла разделки кромок и как линейка для быстрых линейных замеров.
Модель МГ-8 ценится за универсальность в повседневной работе. Один шаблон закрывает сразу несколько типовых задач сварщика, мастера ОТК или специалиста по неразрушающему контролю. Это ускоряет проверку соединений, снижает вероятность пропуска отклонений и делает контроль более наглядным непосредственно на месте выполнения работ.
Корпус из нержавеющей стали хорошо подходит для производственной среды. Инструмент устойчив к обычным эксплуатационным нагрузкам, не боится частого использования и сохраняет читаемость шкал при аккуратном обращении. За счёт механической простоты и продуманной компоновки УШС-4 МГ-8 удобен как для регулярного цехового применения, так и для выездного контроля на объектах.
Ещё одно практическое преимущество модели - возможность быстро перейти от проверки подготовки деталей к оценке уже выполненного шва. Это особенно удобно там, где требуется оперативная приёмка, межоперационный контроль или входной контроль качества сварных соединений без сложного оборудования.
УШС-4 МГ-8 может использоваться предприятиями машиностроения, монтажными и ремонтными подразделениями, а также лабораториями и службами, выполняющими визуально-измерительный контроль. Это практичный инструмент для специалистов, которым нужен компактный и понятный шаблон для повседневной оценки основных параметров сварного соединения.
Компания «Альфа-ЖАТ» предлагает купить универсальный шаблон сварщика УШС-4 МГ-8 по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
