Многофункциональный шаблон сварщика с расширенными возможностями контроля. В отличие от базового исполнения, модель дополнена измерительной шкалой на обратной стороне, что делает инструмент более универсальным при проверке параметров сварных соединений.
| Материал | сталь |
|
Диапазон измерений по шкале А (длина притупления кромок, ширина шва) |
до 50 мм |
|
Диапазон измерений по шкале Г (глубина вогнутостей) |
до 15 мм |
|
Диапазон измерений по шкале Г (высота выпуклостей) |
до 5 мм |
|
Диапазон измерений по шкале Д (толщина зазора в соединении) |
от 1 до 4 мм |
|
Диапазон измерений по шкале Е (высота углового шва) |
до 12 мм |
|
Предел допускаемой абсолютной погрешности по шкале А |
±0,15 мм |
|
Предел допускаемой абсолютной погрешности по шкале Г |
±0,5 мм |
|
Предел допускаемой абсолютной погрешности по шкале Д |
±0,25 мм |
|
Предел допускаемой абсолютной погрешности по шкале Е |
±0,5 мм |
| Номинальные значения ширины пазов шкалы Б |
1; 1,2; 2; 2,5; 3; 3,25; 4; 5 мм |
| Допускаемое отклонение ширины пазов шкалы Б | ±0,1 мм |
|
Диапазон измерений плоского угла разделки кромки по шкале В |
до 45° |
|
Предел допускаемой абсолютной погрешности по шкале В |
±2,5° |
| Рабочие температуры | от -50 до +50 °C |
| Относительная влажность воздуха при +25 °С | до 80 % |
| Габаритные размеры (ДхШхВ) | 130х45х25 мм |
| Масса | до 0,2 кг |
| Универсальный шаблон сварщика УШС-4 | 1 шт |
| Чехол | 1 шт |
| Паспорт | 1 шт |
Универсальный шаблон сварщика УШС-4 предназначен для контроля линейно-угловых размеров сварного шва и параметров подготовки соединения перед сваркой. Инструмент ориентирован на применение в производственной и ремонтной практике, где требуется быстрый контроль геометрии шва с использованием одного компактного измерительного средства.

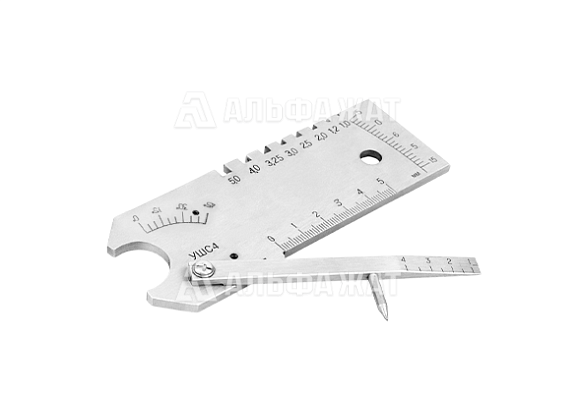

Основу конструкции составляет металлическая пластина с нанесенными измерительными шкалами и подвижным движком, который поворачивается относительно оси крепления. Благодаря такому исполнению шаблон удобен для последовательной проверки нескольких параметров сварного соединения, включая форму шва, характеристики разделки кромок, зазор и соответствие применяемых электродов.
Ключевое отличие УШС-4 от исполнения УШС-3 заключается в наличии дополнительной измерительной шкалы на обратной стороне. Там размещены стопорное устройство движка и рамка со шкалой Е, а на самом движке нанесены контрольные риски для работы с этой шкалой. За счет этого инструмент получает расширенный функционал и лучше подходит для задач, где требуется более широкий контроль параметров углового шва.
УШС-4 может рассматриваться как более оснащенная версия универсального шаблона для специалистов, которым важна не только базовая проверка параметров сварного соединения, но и дополнительное удобство при выполнении измерений. Прочная металлическая конструкция и стойкая гравированная маркировка делают прибор практичным для регулярного использования.
Компания «Альфа-ЖАТ» предлагает купить универсальный шаблон сварщика УШС-4 по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
