Измерительный инструмент для оперативного контроля катетов и формы угловых сварных швов.
| Материал | нержавеющая сталь |
| Тип контролируемых соединений | тавровые, угловые, нахлесточные |
| Диапазон контроля катета | от 3,2 до 25,4 мм |
| Количество выпуклых шаблонов | 11 шт |
| Количество вогнутых шаблонов | 11 шт |
| Номинальные радиусы |
3,2; 4,8; 6,4; 7,9; 9,5; 11,1; 12,7; 15,9; 19,1; 22,2; 25,4 мм |
| Отклонение радиуса | от 0,3 до 0,4 мм |
| Рабочие температуры | от -45 до +45 °C |
| Относительная влажность воздуха при +25 °С | до 80 % |
| Габаритные размеры (ДхШхВ) | 200х30х0,9 мм |
| Масса | до 0,15 кг |
| Универсальный шаблон сварщика УШС МГ-11 | 1 шт |
| Чехол | 1 шт |
| Паспорт | 1 шт |

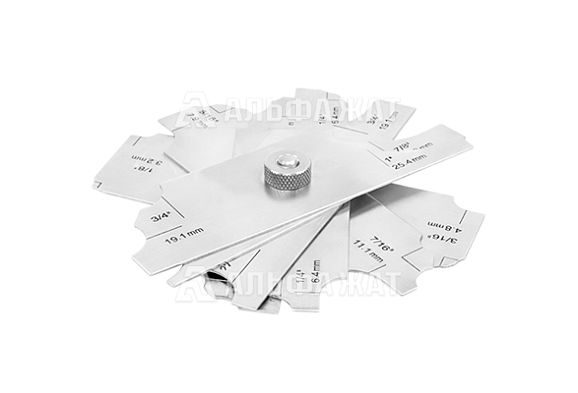

Универсальный шаблон сварщика УШС МГ-11 предназначен для контроля геометрии угловых сварных соединений. Инструмент применяют при проверке катета шва, а также при оценке его формы в тавровых, угловых и нахлесточных соединениях. Такая конструкция делает шаблон удобным для повседневного контроля качества сварки на этапах изготовления, сборки и приемки изделий.
Модель МГ-11 относится к универсальным шаблонам, которые позволяют быстро сопоставить профиль шва с заданными контрольными размерами без сложной подготовки рабочего места. За счет набора измерительных профилей инструмент помогает ускорить проверку и снизить вероятность субъективной оценки при визуальном контроле. Устройство особенно удобно там, где важны повторяемость измерений и наглядность результата.
Корпус шаблона выполняется из нержавеющей стали, поэтому инструмент устойчив к износу и подходит для регулярного использования в производственной среде. По данным разных поставщиков и продавцов, УШС МГ-11 рассчитан на эксплуатацию как в помещении, так и на открытом воздухе, что расширяет сферу его применения при сварочно-монтажных работах.
По своему назначению УШС МГ-11 рассматривается как аналог шаблонов УШС-2 и WG-5, но с более широким диапазоном контроля катетов. Благодаря этому модель подходит для решения типовых задач сварочного контроля на разных участках производства, где требуется компактный и понятный в работе измерительный инструмент.
Компания «Альфа-ЖАТ» предлагает купить универсальный шаблон сварщика УШС МГ-11 по доступной цене.
Быстрая доставка по территории России и в страны СНГ!
