Применяется для сравнительной оценки шероховатости расточенных поверхностей в диапазоне Ra 0,4-12,5 мкм.
| Материал | сталь |
| Способ обработки поверхности | расточка |
| Форма рабочей поверхности | цилиндрическая вогнутая |
| Параметры шероховатости Ra | 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм |
| Образец шероховатости ОШС-Р (Ra0,4) | 1 шт |
| Образец шероховатости ОШС-Р (Ra0,8) | 1 шт |
| Образец шероховатости ОШС-Р (Ra1,6) | 1 шт |
| Образец шероховатости ОШС-Р (Ra3,2) | 1 шт |
| Образец шероховатости ОШС-Р (Ra6,3) | 1 шт |
| Образец шероховатости ОШС-Р (Ra12,5) | 1 шт |
| Упаковка | 1 шт |

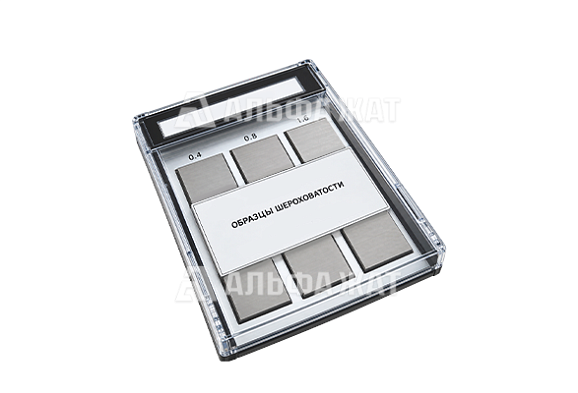

Набор образцов шероховатости стальных ОШС-Р предназначены для сравнительного контроля качества поверхностей, полученных расточкой. Каждый образец воспроизводит характерный профиль обработанной поверхности и имеет установленное номинальное значение параметра Ra, что позволяет визуально или тактильно сопоставлять шероховатость контролируемой детали с эталонной поверхностью.
Комплект включает шесть стальных образцов со значениями Ra 0,4; 0,8; 1,6; 3,2; 6,3 и 12,5 мкм. Для исполнения ОШС-Р рабочая поверхность имеет цилиндрическую вогнутую форму, соответствующую геометрии поверхностей, формируемых при растачивании. Такое исполнение позволяет выполнять сравнительный контроль внутренних цилиндрических поверхностей и других участков с аналогичным характером обработки.
Образцы изготавливаются в соответствии с ГОСТ 9378-93 и применяются при операционном, приемочном и производственном контроле в машиностроении, ремонтных подразделениях и металлообработке. Для корректной оценки сравнивают поверхности, полученные одинаковым способом обработки и имеющие близкое направление следов инструмента.
Компания «Альфа-ЖАТ» предлагает купить набор образцов шероховатости стальных ОШС-Р (Ra12,5; Ra6,3; Ra3,2; Ra1,6; Ra0,8; Ra0,4) по выгодной цене.
Доставка по всей территории России и в страны СНГ.
