Применяется для сравнительного контроля диаметра и угла дорожки качения наружных колец конических роликоподшипников.
| Метод измерения | сравнительный |
| Принцип контроля | контактный |
| Настройка |
по установочной мере или эталонному кольцу |
| Измерительная головка | ИГП-1 |
| Наружный диаметр контролируемых колец | от 40 до 140 мм |
| Погрешность измерения диаметра | 1,7 мкм |
| Погрешность контроля радиального биения | 1,1 мкм |
| Габаритные размеры (ДхШхВ) | 270х350х300 мм |
| Прибор Д-299М | 1 шт |
| Упаковка | 1 шт |

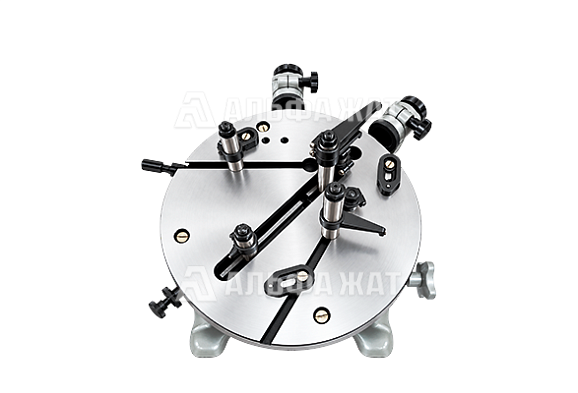

Прибор Д-299М предназначен для контроля дорожки качения наружных колец конических роликоподшипников. С его помощью измеряют диаметр дорожки качения и угол ее конусной поверхности, что позволяет оценивать соответствие рабочего профиля кольца установленной геометрии.
Прибор применяется для наружных колец конических роликоподшипников с наружным диаметром примерно от 40 до 140 мм. Контроль выполняется сравнительным контактным методом после предварительной настройки прибора по установочной мере или эталонному кольцу.
При измерении наружное кольцо устанавливается на базирующие элементы прибора, а измерительный наконечник вводится в контакт с дорожкой качения. По изменению показаний при перемещении или повороте детали определяют отклонение диаметра и геометрии конической дорожки качения.
Компания «Альфа-ЖАТ» предлагает купить прибор для контроля конических роликоподшипников Д-299М по выгодной цене.
Доставка по всей территории России и в страны СНГ.
