Предназначен для точного измерения углов наклона плоских и цилиндрических поверхностей.
| Исполнение | с магнитом |
| Диапазон измерений углов по лимбу | до ±120° |
|
Пределы допускаемой абсолютной погрешности измерений |
±30" |
| Цена деления шкалы отсчётного устройства | 60" |
| Цена деления шкалы основного уровня | 30" |
| Цена деления шкалы поперечного уровня | 4" |
| Цена деления шкалы лимба | 60' |
| Цена деления наружной шкалы | 1° |
| Рабочие температуры | от -50 до +50 °С |
| Относительная влажность воздуха | 80 % |
| Габаритные размеры (ДхШхВ) | 155х97х135 мм |
| Масса квадранта | 3,5 кг |
| Масса комплекта с укладкой | 7,5 кг |
| Квадрант оптический КО-60М | 1 шт |
| Ключ | 1 шт |
| Ящик | 1 шт |
| Паспорт | 1 шт |

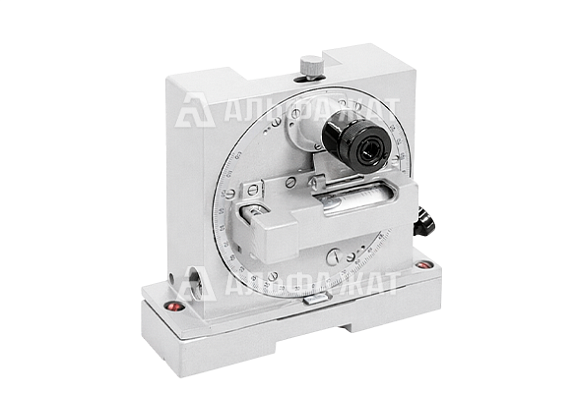

Квадрант оптический КО-60М предназначен для измерения углов наклона плоских и цилиндрических поверхностей, а также для установки таких поверхностей под заданным углом к горизонтальной плоскости.
Прибор применяется в лабораториях научно-исследовательских институтов, на машиностроительных предприятиях, в строительных организациях и в других отраслях, где требуется точный контроль угловых параметров.
Принцип действия
Принцип работы оптического квадранта основан на отсчёте угла наклона основания относительно оси уровня. Измерение выполняется по стеклянному лимбу с использованием отсчётного микроскопа, что обеспечивает точность и удобство наблюдения. Прибор может эксплуатироваться как при естественном, так и при искусственном освещении.
Оптическая схема
Оптическая схема квадранта построена таким образом, чтобы обеспечить чёткое и удобное считывание показаний. Пучок лучей последовательно проходит через светофильтр, оптический лимб, линзы объектива, сетку с коллективом и линзы окуляра. Наблюдение поля зрения осуществляется в зелёном свете, что способствует более комфортной работе оператора и повышает удобство визуального отсчёта.
Конструкция
Конструктивно квадрант КО-60М включает основание с магнитом, корпус, крышку, отсчётный микроскоп, зеркало, продольный основной уровень, поперечный уровень, кожух, зажимной винт, наводящий винт и нониус. Такое исполнение обеспечивает надёжность прибора и удобство его настройки в процессе измерений.
Комплектация
По отдельному заказу квадрант может комплектоваться дополнительными приспособлениями, предназначенными для выполнения угловых измерений в горизонтальной плоскости. В состав такого комплекта могут входить подставка для установки квадранта в положение с вертикальным направлением лимба, блок питания подсветки - трансформатор, столик, закрепляемый на оси лимба, для применения квадранта в качестве малогабаритного делительного стола, а также металлическое зеркало для получения изображения сетки проверяемого прибора.
