Предназначен для работы в качестве указателя равновесия в мостовых и компенсационных измерительных схемах переменного тока.
| Напряжение сети питания | 220±22 В |
| Частота сети питания | от 49 до 61 Гц |
| Содержание гармоник | до 5 % |
| Нормальная область частот | от 30 до 61 Гц |
|
Чувствительность к входному напряжению |
в нормальной области - от 5 мм·шк/мкВ; на частоте 25 Гц - 0,1 мм·шк/мкВ |
|
Избирательность по третьей гармонике |
от 60 дБ |
|
Чувствительность ступени ослабления |
до 30 дБ |
|
Погрешность ослабления чувствительности каждой ступени |
до 3 дБ |
|
Отклонение указателя от нулевой отметки |
0,3 мкВ |
| Активное сопротивление входа | от 600 Ом |
|
Асимметрия входной цепи по напряжению |
от 80 дБ |
| Время установления показаний | до 4 с |
| Потребляемая мощность | до 10 ВА |
| Габаритные размеры (ДхШхВ) | 120х190х195 мм |
| Масса | 3 кг |
| Нуль-индикатор Ф-5046/1 | 1 шт |
| Упаковка | 1 шт |
| Паспорт | 1 шт |

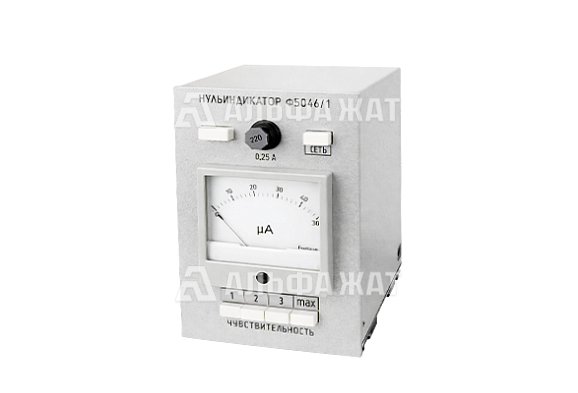

Нуль-индикатор Ф-5046/1 предназначен для работы в качестве указателя равновесия в мостовых и компенсационных измерительных схемах переменного тока. Прибор используется в тех случаях, когда необходимо точно фиксировать момент баланса в измерительной цепи и контролировать достижение нулевого отклонения. Такое назначение делает его востребованным в лабораторной практике, при поверке, настройке, сравнительных измерениях и в составе измерительных комплексов совместно с мостами, компенсаторами и другими устройствами переменного тока.
Конструкция и принцип действия
Нуль-индикатор выполнен как электронный измерительный прибор, внутри которого размещены основные функциональные узлы обработки сигнала. В его состав входят:
Работа прибора основана на последовательной обработке входного сигнала. Сначала сигнал проходит через входную цепь и узлы предварительной обработки, затем усиливается и фильтруется, после чего преобразуется в форму, удобную для отображения на стрелочном индикаторе. Избирательность в рабочем диапазоне обеспечивается полосовыми фильтрами, благодаря чему прибор лучше выделяет полезный сигнал на фоне посторонних составляющих и повышает устойчивость индикации при настройке измерительной схемы.
Конструктивное исполнение ориентировано на удобство эксплуатации. На лицевой панели размещены органы управления и индикации, связанные с включением прибора и выбором режима чувствительности, а вход для подключения сигнала вынесен на тыльную сторону корпуса. Такое решение упрощает включение нуль-индикатора в состав измерительного стенда и делает работу с прибором более организованной.
Компания «Альфа-ЖАТ» предлагает купить нуль-индикатор Ф-5046/1 по выгодной цене.
Доставка в любой регион России и СНГ!
