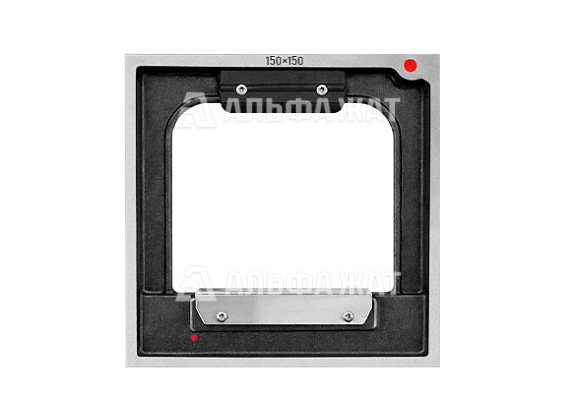

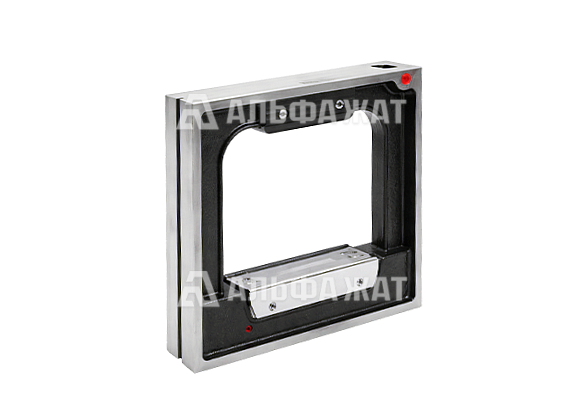

Уровень рамный 150х150 мм с ценой деления 0,15 мм/м

Уровень рамный 150х150 мм с ценой деления 0,15 мм/м предназначен для определения отклонений от горизонтального и вертикального положения плоских и цилиндрических поверхностей. Прибор используется при выверке оборудования, контроле геометрических параметров деталей, а также при выполнении точных монтажных и наладочных операций.

Принцип действия

Функционирование уровня основано на использовании гравитационного ориентира, направленного к центру Земли, что обеспечивает формирование эталонного горизонтального положения.

Основным элементом прибора является ампула - стеклянная трубка с внутренней поверхностью, выполненной по дуге заданного радиуса. Ампула заполнена специальной жидкостью и герметично закрыта с обеих сторон. Внутри находится пузырёк воздуха.

Под действием силы тяжести жидкость занимает горизонтальное положение, а пузырёк перемещается в верхнюю точку ампулы. При изменении положения уровня шкала, нанесённая на ампулу, смещается относительно пузырька, что позволяет определить величину отклонения от горизонтали.

Конструкция

Уровень выполнен в виде жёсткого корпуса, в котором размещены:

• продольная ампула - применяется для проведения основных измерений;
• поперечная ампула - предназначена для контроля правильности установки прибора.

Считывание показаний осуществляется по шкале продольной ампулы. Поперечная ампула используется для контроля положения уровня, особенно при работе с цилиндрическими поверхностями.

Рабочие поверхности

На корпусе рамного уровня предусмотрены две взаимно перпендикулярные рабочие поверхности - вертикальная и горизонтальная (верхняя), расположенные под углом 90° друг к другу. По данным поверхностям уровень устанавливается при измерении плоских объектов.

Для работы с цилиндрическими поверхностями конструкцией предусмотрены призматические канавки, выполненные на нижней и одной из боковых рабочих поверхностей. Эти канавки обеспечивают надёжное базирование уровня на цилиндрах и валах при проведении измерений.

Исполнения

Брусковые уровни выпускаются в различных вариантах исполнения:

• с механизмом установки на нуль, обеспечивающим возможность юстировки;
• без механизма установки на нуль;
• с призматическими канавками или без них;
• с верхней призматической канавкой (для рамных модификаций);
• в исполнениях 1 и 2, отличающихся пределами допускаемой погрешности.

Конкретное исполнение и конструктивные особенности определяются при заказе.

Метрологические характеристики

Точностные параметры уровня характеризуются следующими показателями:

• отклонение пузырька продольной ампулы от нулевого положения при установке на горизонтальную плоскость или горизонтальный цилиндр - не более 1/4 цены деления;
• отклонение пузырька при установке рамного уровня рабочей вертикальной поверхностью на вертикальную плоскость или цилиндр - не более 1/2 цены деления;
• отклонение пузырька при установке рамного уровня верхней поверхностью на горизонтальную плоскость или цилиндр - не более 1/2 цены деления;
• разность показаний уровня с механизмом установки на нуль при различных вариантах установки - не более 1/2 цены деления;
• изменение показаний при установке на цилиндр с поворотом уровня вокруг его оси - не более 1/4 цены деления;
• погрешность установки поперечной ампулы относительно основания - не более ±1 цены деления.

Нормативные документы

Изготовление и метрологические характеристики уровней регламентируются следующими документами:

• приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 №2482 (в редакции от 29.04.2019 №1018) «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
• ТУ 26.51.66-001-19282604-2021 «Уровни. Технические условия»;
• средство измерений зарегистрировано в Государственном реестре средств измерений РФ под номером 85734-22.

Компания «Альфа-ЖАТ» предлагает купить уровень рамный 150х150 мм с ценой деления 0,15 мм/м по доступной цене.

Доставка осуществляется по всей территории России и в страны СНГ.
