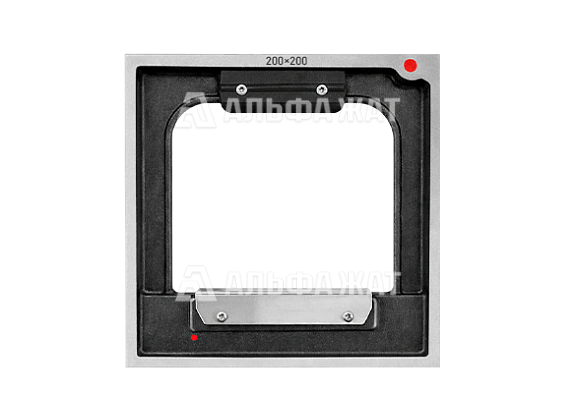

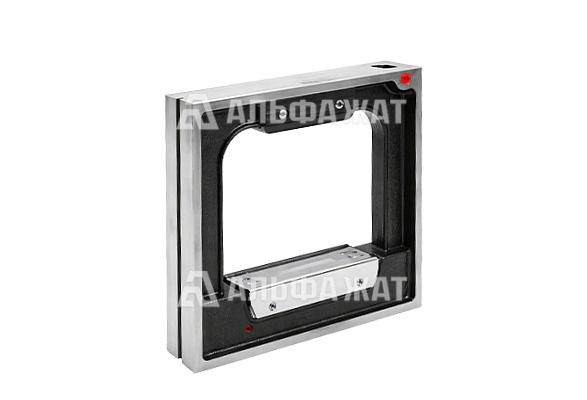

Уровень рамный 200х200 мм с ценой деления 0,1 мм/м

Уровень рамный 200х200 мм с ценой деления 0,1 мм/м предназначен для измерения отклонений от горизонтального и вертикального положения плоских и цилиндрических поверхностей. Прибор применяется при выверке оборудования, контроле геометрии деталей, а также при выполнении точных монтажных и пусконаладочных работ.

Принцип действия

Работа уровня основана на использовании силы тяжести в качестве естественного ориентира, направленного к центру Земли, что обеспечивает формирование опорного горизонтального положения.

Основным элементом прибора является ампула - стеклянная трубка с внутренней поверхностью, выполненной по дуге заданного радиуса. Ампула заполнена жидкостью и герметично запаяна с обоих концов, внутри расположен воздушный пузырёк.

Под действием гравитации жидкость занимает горизонтальное положение, при этом пузырёк стремится к наивысшей точке. При наклоне корпуса шкала ампулы смещается относительно пузырька, что позволяет определить величину отклонения.

Конструкция

Уровень представляет собой жёсткую рамную конструкцию, в которой установлены:

• продольная ампула - предназначена для выполнения основных измерений;
• поперечная ампула - используется для контроля правильности установки прибора.

Отсчёт выполняется по шкале продольной ампулы. Поперечная ампула применяется для контроля положения уровня, в том числе при измерениях на цилиндрических поверхностях.

Рабочие поверхности

Конструкцией предусмотрены две взаимно перпендикулярные рабочие поверхности - вертикальная и горизонтальная (верхняя), расположенные под углом 90° друг к другу. Они используются при контроле плоских поверхностей.

Для измерений на цилиндрических деталях на нижней и одной из боковых поверхностей выполнены призматические канавки, обеспечивающие устойчивое и точное базирование уровня.

Исполнения

Рамные уровни изготавливаются в различных вариантах:

• с механизмом установки на нуль, позволяющим выполнять юстировку;
• без механизма установки на нуль;
• с призматическими канавками или без них;
• с дополнительной верхней призматической канавкой (для отдельных модификаций);
• в исполнениях 1 и 2, отличающихся значениями допускаемой погрешности.

Конкретная комплектация и исполнение определяются требованиями заказчика.

Метрологические характеристики

Основные показатели точности включают:

• отклонение пузырька продольной ампулы от нулевого положения при установке на горизонтальную плоскость или цилиндр - не более 1/4 цены деления;
• отклонение при установке рамного уровня вертикальной рабочей поверхностью - не более 1/2 цены деления;
• отклонение при установке верхней рабочей поверхностью - не более 1/2 цены деления;
• разность показаний уровня с механизмом установки на нуль при различных способах базирования - не более 1/2 цены деления;
• изменение показаний при установке на цилиндр с поворотом вокруг его оси - не более 1/4 цены деления;
• погрешность установки поперечной ампулы относительно основания - не более ±1 цены деления.

Нормативные документы

Изготовление и метрологическое обеспечение уровня регламентируются следующими документами:

• приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 №2482 (в редакции от 29.04.2019 №1018) «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
• ТУ 26.51.66-001-19282604-2021 «Уровни. Технические условия»;
• средство измерений внесено в Государственный реестр средств измерений Российской Федерации под номером 85734-22.

Компания «Альфа-ЖАТ» предлагает купить уровень рамный 200х200 мм с ценой деления 0,1 мм/м по доступной цене.

Доставка осуществляется по всей территории России и в страны СНГ.
