Артикул | АЖ-0172517

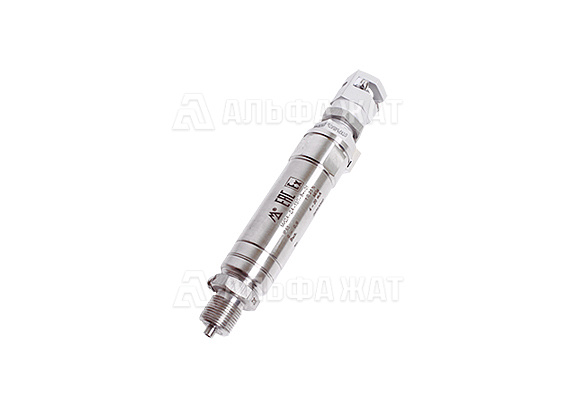

Датчик давления МИДА-13П

Используется для непрерывного преобразования значения давления жидкостей и газов в унифицированный электрический сигнал.

Оставить заявку

Карточка товара

Характеристики

Тип исполнения	общепромышленное
Измеряет	избыточного давление/ абсолютное давление/ разрежение давления
Диапазон давления	от 0 до 160 МПа
Характеристика выходного сигнала	линейно возрастающая
Допустимая перегрузка верхнего предела, до 25 МПа/40–160 МПа	1,5/1,25 МПа
Основная погрешность	±0,15 /±0,2 /±0,25 /±0,5 %
Выходной сигнал	4-20/ 0-5 мА/ 0–5 В/ 0,4–2 В/ 0,5–4,5 В/ 0–10 В
Электрическое подключение (для 4–20 мА)	трёх/ четырёхпроводное (двухпроводное)
Атмосферное давление	от 84,0 до 106,7 кПа
Исполнение по взрывозащите	1ЕхdIIВТ4GbХ/ POExiaIMaX/ 0ExiaIICT4GaX/
Присоединительный штуцер	М12х1,5/ М20х1,5/ М20х1,5 с открытой мембраной
Напряжение питания	36 В
Время установления сигнала (исп. К и КН), не более	0,05 (0,5) с
Материал разделительной мембраны	титановый сплав/ корроз. сталь
Температура окружающего воздуха	от -60 до +80 °C
Степень пылевлагозащиты	IP65/64
Габаритные размеры (Диаметр х Длина)	32 х от 113 до 191 мм
Масса	0,6 кг

Комплект поставки

Датчик давления МИДА-13П

1 шт

ОПИСАНИЕ

Датчик давления МИДА-13П применяется для непрерывного преобразования значения давления жидкостей и газов, неагрессивных к материалам контактирующих деталей, в унифицированный электрический сигнал. Представляют собой единую конструкцию: первичный преобразователь объединен в одном корпусе с электронным блоком.

Коды для комплектации датчиков:

ДИ - Избыточное давление
ДА - Абсолютное давление
ДВ - Разрежение
ДИВ - Избыточное давление-разрежение
Ех - Взрывозащита вида «искробезопасная электрическая цепь»
Вн - Взрывозащита вида «взрывонепроницаемая оболочка»
В - Высокоточное исполнение с алгоритмической температурной компенсацией
К - Высокоточное исполнение с математической температурной компенсацией и внешней корректировкой нуля
КН - Высокоточное исполнение с перенастройкой диапазона и внешней корректировкой
Г - Исполнение со сменным блоком грозозащиты
АС - Исполнение для объектов использования атомной энергии
t2 - Температурное исполнение от −60 до +80 °C
У2, УХЛ3.1, У1 - Климатическое исполнение
