| Диапазон рабочих температур | от -45 до +125 °С |
| Верхний предел преобразуемого давления | 1/1,6/2,5/4/6/10/16/25 МПа |
| Разрешающая способность | 0,01 % FS |
| Вариация | ±0,05 % FS |
| Нелинейность | ±0,15 FS |
| Напряжение питания |
от 5 до 10 В/ от 1 до 2 мА |
| Сопротивление изоляции в нормальных условиях | 100 МОм |
| Диапазон частот синусоидальной вибрации | от 10 до 5000 Гц |
| Электрическая прочность изоляции | 700 В |
| Схема внешних электрических соединений |
замкнутый мост/ разорванный мост |
| Соединение с внешними электрическими цепями |
гибкие выводы (80 мм)/ жесткие выводы (ламели высотой 2,3-2,9 мм) |
| Присоединительная резьба |
М10х1-8g/ 3/8-24UNJF-3A/ 3/8-24UNF-2A/ М8х1-8g (1-25 МПа)/ 5/16-24UNF-2A (1-25 МПа)/ М5х0,8-8g (1-10 МПа)/ 10-32UNF-2A (1-10 МПа) |
| Степень защиты | IP40 |
| Габаритные размеры (Диаметр х Длина) | 13,6х28,3 мм |
| Тензопреобразователь MP-(1..25)МПа-10(11)-L(P) | 1 шт |

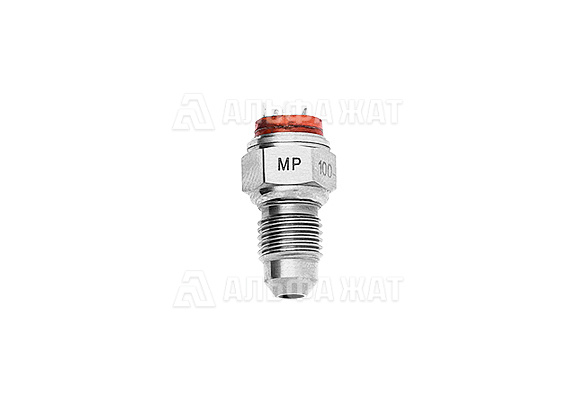

Тензопреобразователь MP-(1..25)МПа-10(11)-L(P) диапазон темпер (-45..+125°С) применяется для пропорционального преобразования давления в электрический сигнал. Чувствительным элементом является двухслойная сапфиро-титановая мембрана с монокристаллическими кремниевыми тензорезисторами, которая сохраняет упругие свойства до +400 °С. Тензорезисторы соединены с сапфиром на атомарном уровне и работают практически без гистерезиса и усталостных явлений во времени. Изолирующие свойства и радиационная стойкость сапфира позволяют эксплуатировать чувствительный элемент в температурном диапазоне от -200 до +350 °С, при высоких электромагнитных помехах и воздействии радиации. Тензочувствительные элементы изготавливаются групповыми методами твердотельной технологии микроэлектроники и имеют высокое качество с хорошей воспроизводимостью выходных параметров. Возможные схемы внешних электрических соединений «замкнутый мост» или «разорванный мост».
Компания «Альфа-Жат» предлагает самые доступные цены на тензопреобразователь MP-(1..25)МПа-10(11)-L(P) диапазон темпер (-45..+125°С).
Доставка по всей России и в страны СНГ!
